Plus/4
| Plus/4 | |
|---|---|
 | |
| Typ | Heimcomputer |
| Hersteller | Commodore |
| Neupreis | 560 DM, ca. 280 €, (299 US$) |
| Erscheinungsjahr | 1984 |
| Produktionsende | 1986 |
| Prozessor | MOS 7501/8501 @ 0,885/1,76 MHz |
| Speicher | 64 KByte, aufrüstbar |
| OS | BASIC 3.5 |
| Sonstiges |
|
Der Plus/4 ist ein Heimcomputer von Commodore, der ab 1984 gebaut wurde. Der Computer besitzt ein kompaktes, flaches Plastikgehäuse mit vollwertiger Tastatur sowie Gummitasten für den Cursor und die Funktionstasten. Innerhalb der Commodore-264-Serie, die untereinander softwarekompatibel ist und zu der auch der C16 und C116 gehören, bietet der Plus/4 den größten Ausbau in Sachen RAM und ROM. Der Neupreis betrug etwa 560 DM.
Weltweit wurden ungefähr 827.000 Stück, davon ca. 286.500? Stück in Deutschland, produziert. Weiterhin gab es eine spezielle Variante mit verändertem Plus/4-Logo (+4=) für den kanadischen Markt und eine Version für den ungarischen Markt mit ergänzenden Tastaturaufklebern des ungarischen Alphabets.
Das Betriebssystem des Plus/4 enthält im Vergleich zum VC-20 und C64 ein weiterentwickeltes BASIC in der Version 3.5. Die Software für den Plus/4 ist nicht kompatibel zum C64. Gleiches gilt für die Peripheriegeräte Datasette 1531 und Diskettenlaufwerk 1551 sowie für die Plus/4-Joysticks. Datasette und Joysticks können allerdings über einfache Adapter am C64 genutzt werden.
Eingebaute Software[Bearbeiten | Quelltext bearbeiten]
Interessant ist, dass der Plus/4 einer der ersten Heimcomputer ist, der auf einen ROM-Chip integrierte Anwendungs-Software besitzt. So gesehen enthält der Plus/4 eines der ersten Office-Programme.
- Textverarbeitung: Start mit F1 +RETURN oder
SYS1525(plus RETURN ). Im Plus/4-Softwarebereich kann auch durch die Tastenkombination C= +C und anschließender Eingabe von tw RETURN (plus ; Abkürzung für "to Word" ) im Befehlsmodus zurück zur Textverarbeitung gewechselt werden. - Tabellenkalkulation: Start mit F1 +RETURN oder
SYS1525(plus RETURN ), dann C= +C drücken und im Befehlsmodus tc (plus RETURN ; Abkürzung für "to the Calculator" ) eingeben. - Zusätzliche Grafikoption für Tabellenkalkulation, d.h. Erstellung von Block- oder Punktdiagramme aus den Daten der Tabellen.
- Datenverwaltung: Start mit F1 +RETURN oder
SYS1525(plus RETURN ), dann C= +C drücken und im Befehlsmodus tf (plus RETURN ; Abkürzung für "to File Manager") eingeben.
Wichtig: Vor der ersten Nutzung der Datenverwaltung muss eine spezielle Datei zur Verwaltung der Datensätze angelegt werden.
Der eingebaute Maschinensprachemonitor TEDMON ist Bestandteil des BASIC V3.5. Er kann mit SYS 0 oder MONITOR aufgerufen werden.
Aufbau[Bearbeiten | Quelltext bearbeiten]
Rechte Seite[Bearbeiten | Quelltext bearbeiten]
- Resettaster
- Ein-/Ausschalter
Rückseite[Bearbeiten | Quelltext bearbeiten]
- Stromanschluss (Power; 4-polig, eckig) für die Stromversorgungseinheit, alternativ auch DIN 7-polig, rund; kompatibel zu C64
- Serieller Bus bzw. Serielle Schnittstelle (IEEE-488, 6-polig, E/A) zum Anschluss für Diskettenlaufwerk 1541/70/71/81 oder Drucker MPS 801/802/803, VC-1515/1525/1526
- Kassette-/Datasetten-Anschluss (Kassettenport runde Mini-DIN, 7-polig; E/A) zum Anschluss eines Kassetten- oder Datasettenlaufwerks 1531
- Anwenderschnittstelle (Userport) (RS-232 bzw. Centronics; 24-polig; E/A) zum Anschluss für Steckmodule, Resettaster oder eines Modems, nicht mit dem Userport des C64 kompatibel. Der eingesetzte MOS 6551 ACIA unterstützt im Plus/4 die Datenübertragung bis 19.200 Bits pro Sekunde in Hardware.
- Hauptspeichererweiterung (Memory Expansion; 50-polig; E/A) zum Anschluss für Steckmodule oder das Diskettenlaufwerk 1551
- Zwei Joystick-Anschlüsse (Joy0 und Joy1, runde Mini-DIN, 8-polig, E) zum Anschluss von Joystick
- Audio-/Videobuchse (8-polig; A) für den Anschluss eines Monitors oder einer Stereoanlage
Linke Seite[Bearbeiten | Quelltext bearbeiten]
- TV-Anschluss, Antennenbuchse (HF-Modulator-Ausgang) zum Anschluss an ein Fernsehgerät (je nach Version NTSC oder PAL)
Hauptplatine[Bearbeiten | Quelltext bearbeiten]
- Prozessor: MOS 7501 oder 8501 mit 0,885/1,76MHz Taktfrequenz (durch TED gesteuert) - durchschnittlich 1,2 MHz[1] bei PAL-Systemen.
- Speicher: 64 KByte RAM, davon sind 60671 Bytes frei unter BASIC nutzbar
- ROM: 2×32 KByte gesamt, aufgeteilt in:
- CBM BASIC V3.5 (16 KByte) ($8000-$BFFF; 32768-49151)
- Betriebssystem, KERNAL (Kernel) (14 KByte) ($D800-$FFF9; 55296-65529)
- Zeichensatz (2 KByte) ($D000-$D7FF; 53248-55295)
- ROM-Chip mit integrierter Office-Software
- Grafik: TED 8360
- Darstellungen im Textmodus (entweder Großschrift-/Grafikzeichen oder Groß-/Kleinschrift) 40 (Spalten) × 25 (Zeilen) Zeichen oder im Grafikmodus 320×200 Pixel oder 160×200 Pixel, sowie Grafik mit 5 Zeilen Textmodus bei 320×160 oder 160×160 Pixel darstellen, zusätzlich Shapes in BASIC
- Farben: 121 (15 Farben in 8 Abstufungen und Schwarz)
- Sound: TED 8360 wird auch zur Tonerzeugung genutzt und kann 2 unabhängige Stimmen mit Tönen von über 4 Oktaven (ca. 28 Töne ohne Zwischentöne) oder Geräusche wiedergeben.
- Tastatur: 67 Tasten (QWERTY oder QWERTZ), die mehrfach belegt sind, Funktionstasten sind schon vorbelegt.
- Sonstiges:
- Abmessungen: 335 mm × 202 mm × 65 mm
- Gewicht: ?
- Stromversorgung: 9 V~ und 5 V= über Netzteil mit 230 V bei 50 Hz
- Leistungsaufnahme: ? W

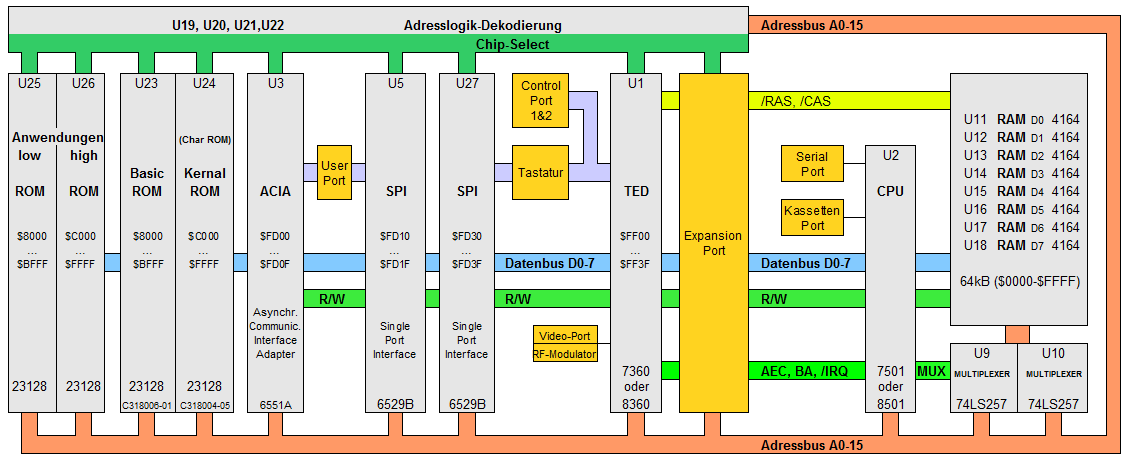

Blockschaltbild[Bearbeiten | Quelltext bearbeiten]
ROM-Listing[Bearbeiten | Quelltext bearbeiten]
RAM-Chip[Bearbeiten | Quelltext bearbeiten]
| Speicheradresse | Beschreibung | |
|---|---|---|
| Hexadezimal | Dezimal | |
| $0000 − $07FF | 0 − 2047 | Zeropage, Systemspeicher |
| $0800 − $0BFF | 2048 − 3071 | Farbspeicher |
| $0C00 − $0FFF | 3072 − 4095 | Bildschirmspeicher |
| $1000 − $FD00 | 4096 − 64768 | BASIC-RAM Anfang (bei Grafiknutzung wird dieser Bereich nach oben verschoben!) |
| $1800 − $1BFF | 6144 − 7167 | Luminanz (bei Grafiknutzung) |
| $1C00 − $1FFF | 7168 − 8191 | Farbtabelle (bei Grafiknutzung) |
| $2000 − $3FFF | 8192 − 16383 | Bildschirmspeicher für Grafik (bei Grafiknutzung) |
| $4000 − $FD00 | 16384 − 64768 | BASIC-RAM Anfang bei Grafiknutzung! |
| $FD01 − $FFFF | 64769 − 65535 | frei |
ROM-Chip[Bearbeiten | Quelltext bearbeiten]
| Speicheradresse | Beschreibung | |
|---|---|---|
| Hexadezimal | Dezimal | |
| $8000 − $BFFF | 32768 − 49151 | BASIC 3.5 |
| $C000 − $CFFF | 49152 − 53247 | frei für BASIC-Erweiterungen |
| $D000 − $D7FF | 53248 − 55295 | Zeichensatz |
| $D800 − $FBFF | 55296 − 64511 | KERNAL |
| $FC00 − $FCFF | 64512 − 64767 | ROM-Banking-Routinen |
| $FD00 − $FEFF | 64768 − 65279 | I/O-Adressen |
| $FF81 − $FFF9 | 65409 − 65529 | KERNAL-Sprungleiste |
| $FFFA − $FFFB | 65530 − 65531 | NMI-Vektor |
| $FFFC − $FFFD | 65532 − 65533 | Reset-Vektor |
| $FFFE − $FFFF | 65534 − 65535 | IRQ-Vektor |
Abweichungen Farbtabelle und Steuerzeichen[Bearbeiten | Quelltext bearbeiten]
Die Commodore Farbtabelle weicht beim TED nach der 9. Farbe (Braun) ab:
| Farbe | Tastenkombination | Farbwert für POKE |
Ausgabe via CHR$(X) |
Ausgabe via PRINT "Steuerzeichen" |
|---|---|---|---|---|
| Gelb-Grün | C= +3 | 090 | 150 | inverses Grafik-X |
| Rosa | C= +4 | 107 | 152 | inverser Kreisring |
| Blau-Grün | C= +5 | 092 | 151 | inverses Kreuz (Kartenfarbe) |
| Hellblau | C= +6 | 109 | 153 | inverser Strich rechts |
| Dunkelblau | C= +7 | 046 | 154 | inverses Karo |
| Hellgrün | C= +8 | 095 | 155 | inverses Kreuz |
Hinweis:
Es gibt einige neue Steuerzeichen beim Plus/4:
PRINT CHR$(027)Escape-TastePRINT CHR$(130)Textfarbe blinkend anPRINT CHR$(131)Textfarbe blinkend ausPRINT CHR$(140)Help-Taste
Funktionstastenbelegung[Bearbeiten | Quelltext bearbeiten]
Die Funktionstasten des Plus/4 sind standardmäßig vorbelegt. Eine Übersicht und die Abänderung der Funktionstastenbelegung erhält man durch den BASIC-Befehl KEY im Direktmodus oder in Programme. Nach einem Reset oder Neustart wird die Standardbelegung wieder hergestellt.
- F1 SYS 1525: 3-PLUS-1 (startet die eingebaute 3-Plus-1-Office-Software)
- F2 DLOAD+CHR$(34)
- F3 DIRECTORY+CHR$(13) (führt ein RETURN aus)
- SHIFT +F4 SCNCLR+CHR$(13)
- SHIFT +F5 DSAVE+CHR$(34)
- SHIFT +F6 RUN+CHR$(13)
- SHIFT +F7 LIST+CHR$(13)
- HELP oder F8 HELP+CHR$(13)
Benutzungshinweise[Bearbeiten | Quelltext bearbeiten]
- Der Commodore Plus/4 sollte nicht über eine Steckdosenleiste ein- und ausgeschaltet werden, sondern immer erst am Powerschalter des Gerätes selbst.
Bundles & Lieferumfang[Bearbeiten | Quelltext bearbeiten]
Den Plus/4 gab es als Einzelpaket oder etwas später im Bundle zu kaufen.
Der Lieferumfang des Plus/4 Einzelpakets ist (1984):
- Computer (Plus/4)
- Netzteil
- Benutzerhandbuch Plus/4 (Ringbuch)
- 3+1 Softwarehandbuch (Ringbuch)
- Antennenkabel
- Commodore Gewährleistungskarte
- Commodore Extra-Garantie
- Funkentstört-Bescheinigung
- Karton-Verpackung
- Styropor Ober- und Unterschale
Der zusätzliche Lieferumfang des Bundles Commodore Plus/4 Computer-Lernkurs BASIC-Programmiersprache für ca. 250 DM ist (1986): Es beinhaltet die folgende Hardware:
- 1531 Datasette
- BASIC-Lehrbuch Lerne BASIC mit dem Commodore 116/16/Plus 4
- BASIC-Programmcassette C116, C16, plus/4
- Benutzerhandbuch Datasette C1531
- Garantiekarte
- Verpackungsbox des Bundles
- Verpackungsbox der 1531
- Datasettenbox mit 2 Styroporschalen
- 2 Styroporschalen für Plus/4
Der zusätzliche Lieferumfang des Bundles Commodore Plus/4 Plus Pack" im Ausland auch unter (Commodore Plus/4 Presentation Pack oder Plus/4 Liquidation Package ist (1985) für 99.95 britische Pfund:
- Karton des Bundles
- Datasette 1531
- Joystick Commodore T1341
- 10 Kassetten mit Software: Icicle Works, Harbour Attack, Fire Ant, Exorcist, Crazy Golf, Mayhem, Number Builder, Number Chaser, Space Sweep, Space Invaders und Treasure Island
Der zusätzliche Lieferumfang des Bundles Commodore Plus/4 Das Komplett-Paket mit Floppy-Disk 1551 für ca. 500 DM ist (1986/87):
- Karton des Bundles
- Serielles Kabel
- Commodore Gewährleistungskarte der Floppy 1551
- Funkentstört-Bescheinigung der Floppy 1551
- Styropor Ober- und Unterschale der Floppy 1551
Zubehör[Bearbeiten | Quelltext bearbeiten]
- Siehe auch den Abschnitt "Zubehör" im Artikel C16.
Steckmodul
| T-Nr. | Modulname |
|---|---|
| T112001 | Commodore Script/Plus * |
| T113016 | Commodore C-16 Tutor |
| T116001 | Commodore Viduzzles * |
| T116002 | Commodore Jack Attack * |
| T116004 | Commodore Pirate Adventure * ** |
| T116005 | Commodore Atomic Mission * ** |
| T116006 | Commodore Strange Odyssey * ** |
| T232001 | Commodore Financial Advisor * |
| T236001 | Commodore Logo * |
| T? | Commodore Calc/Plus * |
| Turbo Plus (Kingsoft) | |
| Octasoft BASIC v7.0 (Octasoft) | |
| Commodore Diagnostic Test (TED Diagnostic Rev 1.5) | |
| Commodore 3-plus-1 (für 64 KByte RAM, die Plus/4-Software 3-plus-1) |
- * C64-Version existiert ebenfalls!
- ** Auch als Modulsammlung "Cartridge Triple Pack" erhältlich gewesen. [2]
