Sidekick64
Typ	Steckmodul
Hersteller	Frenetic
Neupreis	15€ SMD vorbestückte ENIG Platine 25€ R.Pi3A+ oder 45€ R.Pi3B+ 5€ 1.3" RGB-Display (optional)
Erscheinungsjahr	März 2019
Prozessor	ARM Cortex-A53 1400 MHz (Raspberry Pi 3A+ oder 3B+ oder Zero 2)
Speicher	512MB LPDDR2-SDRAM (R Pi 3A+) 1024MB LPDDR2-SDRAM (R Pi 3B+)
Sonstiges	GNU GPL V3.0

Das Sidekick64 (Kurzform: SK64) ist ein Steckmodul für den Expansionsport. Es emuliert andere Steckmodule und Erweiterungen in Software.

Eine Besonderheit des Moduls ist, dass seine Hardware keinen CPLD bzw. FPGA, sondern einen Raspberry Pi 3A+ oder 3B+ benutzt.

Features

• Steckmodul/CRT-Unterstützung inkl. einigen Freezern wie dem Final Cartridge III oder dem Action Replay
• GeoRAM/NeoRAM-Emulation
• Schnelles Starten von Programmen (nur Onefiler, keine Floppy-Emulation) von einer Micro-SD-Karte.
  • Integrierter Filebrowser mit sortierten Einträgen (PRG, SID und einzelne Programme innerhalb D64/D71-Images ausführbar)
  • Umwandeln von D64/D71-Images mittels Disk2EasyFlash. Die Erfolgsquote liegt bei Nachladerprogrammen jedoch unter 5%.
• Konfigurierbares Menü
• PAL und NTSC-Unterstützung
• C64 Kernal-Ersatz (nur mit Zusatzleitung zwischen SK64 und Pin28 ("Himem") der CPU im C64!)
• Emulation von mehreren SIDs (bis zu acht) per reSID, zusätzlich Sound Expander/FM Emulation. (Nur mit Zusatzleitung zwischen SK64 und Pin8 ("chip select") des SIDs im C64!)
• rudimentäre Emulation eines Datel oder Sequential MIDI-Interface und eingebauter SoundFont-Synthesizer (basierend auf TinySoundFont)

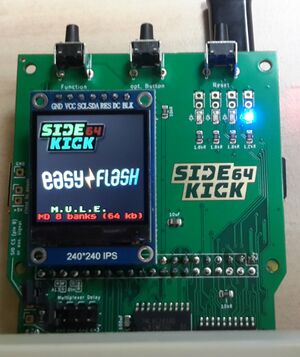

• Optionales aufsteckbares Farbdisplay (240x240 RGB) oder OLED (monochrom 128x64)
• Kann auch am C128 verwendet werden und Emulation des "Function"-ROM.
• Über speziellen Adapter auch am Commodore 16 und Plus/4 nutzbar. Dort werden ebenfalls Cartridges emuliert und eine GeoRAM-ähnliche Speichererweiterung zur Verfügung gestellt.
• enthält speziell angepasste Versionen von Pets Rescue und Alpha Ray (für C16/+4), die direkt vom Sidekick spielbar sind.
• TED-Sound und Digiblaster-Emulation für C16/+4
• Netzwerkunterstützung über alternative Firmware, siehe Weblinks

Unterstützte Dateiformate

• PRG: nahezu instantanes Laden (bis zu 62kb)
• SID: PSID64 ist integriert und .SID-Dateien werden on-the-fly konvertiert und ausgeführt.
• D64/D71: Disk-Images können im Filebrowser navigiert werden und einzelne Programme gestartet werden.

Unterstützte Steckmodule (CRT)

RAM-Module GeoRAM/NeoRAM-kompatible Speichererweiterungen Flash-Module Easyflash vollständig GMod2 vollständig Freezer-Module Action Replay V5/V6 Final Cartridge III(+) Freeze Frame Freeze Machine KCS Power Cartridge Super Snapshot V5 Atomic/Nordic Power (experimentell)

ROM-Module Standard 8KB/16KB/Ultimax C64GS & System3 Comal-80 Dinamic Epyx FastLoad Funplay64/Powerplay64 Hucky/RGCD Magic Desk (bis 1MB) Ocean Prophet 64 Simons' Basic Zaxxon

Startmenü

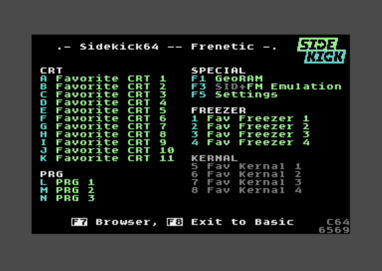

Das Startmenü

• F7 : Browser starten.
• F8 : Zurück ins BASIC.

CRT

Hier können bevorzugte CRT-Dateien zum Schnellstart abgelegt werden. Sie werden mit Buchstabentasten (A... ) ausgewählt.

PRG

Hier können bevorzugte PRG-Dateien abgelegt werden. Ihnen werden fortlaufend Buchstaben zugewiesen.

FREEZER

Hier können bevorzugte Freezer abgelegt werden, die Auswahl erfolgt dann mittels Zahlentasten 1... .

KERNAL

Hier können bevorzugte Kernal abgelegt werden, mit Zahlentasten (fortlaufend nummeriert) ausgewählt werden.

SPECIAL

• F1 : GeoRAM selektieren, dann Kernal und/oder PRG mit F7  wählen und GeoRAM mit F1  starten
• F3 : SID+FM Emulation aktivieren, dann PRG mit F7  wählen und FM Emulation mit F3  starten
• F5 : GeoRAM und Sound-Einstellungen.
• F6 : ist ein SIDKick (SID-Ersatz) installiert so wird dieser automatisch erkannt und mittels F6 wird dessen Konfiguration gestartet.

Anmerkung: Die Einträge können in der Datei "\C64\sidekick64.cfg" angepasst werden:

Die Platzierung der Schnellstarteinträge erfolgt durch Parameter, z.B. mit der Zeile "MENU CRT 1 4" wird der "CRT"-Abschnitt begonnen, der dann am Bildschirm ab Spalte 1 und Zeile 4 beginnt. Es ist auch möglich mehrspaltige Layouts zu definieren, bspw. in dem nach einigen Einträgen die Zeile "MENU CRT 21 4" eingefügt wird.

Browser

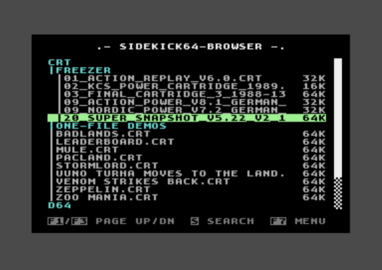

Der Dateibrowser des Sidekick64

Der Dateinavigator wird mit der Taste F7  im Startmenü gestartet. Mit ihm können Sie durch den gesamten Inhalt Ihrer FAT32 (oder FAT16) formatiert SD-Karte navigieren.

Bedienung

		Beschreibung
	F1	Auswahl eine Seite nach oben
	F3	Auswahl eine Seite nach unten
	⇑CRSR⇓	Auswahl eine Position nach unten
	SHIFT  + ⇑CRSR⇓	Auswahl eine Position nach oben
	SHIFT  + ⇐CRSR⇒	Eine Verzeichnisebene höher
	⇐CRSR⇒	Ordnerwechsel
	RETURN	Programmstart oder Ordnerwechsel
	HOME	Ins Root-Verzeichnis wechseln
	F7	Zurück zum Startmenü
	S	Suche / Filter

Bedienelemente und Schnittstellen

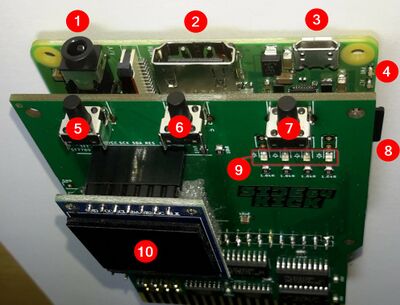

Bedienelemente, Anzeigen und Schnittstellen

1) A/V Klinkenbuchse: 4-poliger Stereoausgang und "Composite Video" Anschluss

2) HDMI (Typ A) Anschluss (Full-size HDMI)

3) Micro-USB-B Power Anschluss. 5 Volt Spannungsversorgung des Rasperry Pi. (mind. 1A für R.Pi 3A+ bzw. mind. 1,5A für R.Pi 3B+)

4) Rote Betriebs-LED des Raspberry Pi.

5) "Function" Taste: "Freeze" für Action Replay V5/V6, Final Cartridge III(+), KCS Power Cartridge und Super Snapshot V5.

6) "Option" Taste: Zur Zeit noch unbelegt.

7) "Reset" Taste: Führt Reset aus. Länger gedrückt kommt man zurück ins Menü.

8) Hier wird die Micro-SD-Karte mit der Firmware und den Daten eingelegt.

9) Vier blaue Status-LEDs.

10) Optionales aufsteckbares RGB-Display

Außerdem gibt es noch:

• Ein WLAN-Modul: Broadcom BCM43455 2,4 und 5 GHz, ac
• USB 2.0 Port(s)
• Bluetooth 4.2 LS LE

Sidekick am C64/C128

Einstellungen in der Datei "config.txt"

include sidekick64.txt
#include sidekick264.txt

Jumpereinstellung

Jumper "Multiplexer Delay"
D=0 für C64/C128

Lötjumper

Lötjumper für den Betrieb der Displays (Spannungsversorgung)

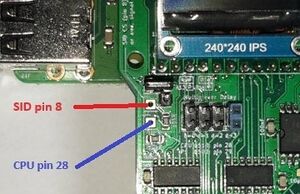

Steueranschlüsse

Steueranschlüsse vom C64 für SID-Emulation und Kernelwechsel - beim C128 (CPU 8502) ist pin 29 anstelle pin 28 zu verwenden!

Sidekick am C16/+4

Raspb.Pi 3B+ mit Sidekick64 + Sidekick200 Platine = Sidekick264

Mit Hilfe einer Adapterplatine kann das Sidekick64 auch an einem Commodore 16 oder Plus/4 betrieben werden.

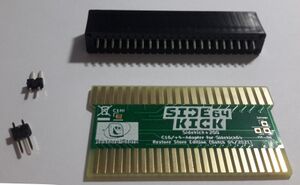

Sidekick+200 Bausatz

Einstellungen in der Datei "config.txt"

#include sidekick64.txt
include sidekick264.txt

Jumpereinstellung

Jumper "Multiplexer Delay"
D=3 für C16 und Plus/4
