MIDI-Interface

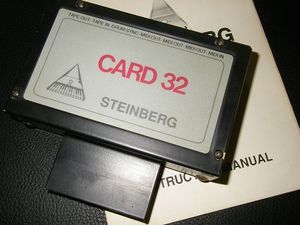

Steinberg Card 32

Ein MIDI-Interface enthält DIN-Buchsen zum Anschluss von elektronischen Musikinstrumenten, bspw. ein Keyboard.

Aufbau

Die Steuerung übernimmt ein Motorola MC6850, dabei werden verschiedene Basisadressen benutzt:

• Sequential ACIA $DE00
• Passport/Syntech ACIA $DE08 + SYNC
  • Roland drum clock ($DE30+$DE38)
  • tape-in und tape-out
• DATEL/Siel/JMS/C-Lab ACIA $DE04
• Namesoft ACIA $DE00 + NMI
• Maplin ACIA $DF00
• Moog Song Producer $DE00

MIDI-Karten

• MSSIAH (der Prophet64 unterstützt nur SYNC)
• HerMIDI (MIDI via IEC)
• Kerberos

Bilder

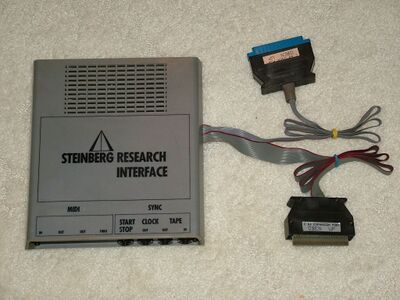

Steinberg Research Interface

JMS MIDI

Listing

5 AD=56832
10 IF PEEK(AD+2)<>255 THEN 50
20 IF PEEK(AD+6)<>255 THEN 60
30 IF PEEK(AD+8)<>255 THEN 70
40 PRINT "NO INTERFACE CONNECTED":END
50 PRINT "SEQUENTIAL INTERFACE":END
60 PRINT "DATEL/SIEL/JMS/C-LAB INTERFACE":END
70 PRINT "PASSPORT INTERFACE"
