CMD-HD
Aus C64-Wiki
Zur Navigation springenZur Suche springen| CMD-HD | |
|---|---|
 | |
| Typ | Festplatte |
| Hersteller | CMD |
| Neupreis | ?€, ?DM, (599,95-1299,95 US$) |
| Erscheinungsjahr | 1990 |
| Produktionsende | 2001 |
| Sonstiges | verschiedene Speicherkapazitäten: 20 MBytes bis 2 GBytes. |
Die CMD-HD (eigentlich HD Series) ist ein externes Festplattenlaufwerk für den C64/128, das von Creative Micro Designs (CMD) von 1990 bis etwa 2001 hergestellt wurde.
Überblick[Bearbeiten | Quelltext bearbeiten]
Die CMD-HD besteht aus einem für den C64 konstruierten SCSI-Adapter und einer damals handelsüblichen internen SCSI-Festplatte in einem Gehäuse mit eigenem Netzteil, sowie mehrerer Anschlüsse (insbesondere IEC) für den Betrieb am C64/128 und einem SCSI-Anschluss für weitere SCSI-Geräte.
Es arbeitet mit JiffyDOS, dessen Geschwindigkeitsvorteil aber nur genutzt werden kann, wenn auch im Kernal des Computers JiffyDOS installiert ist. Intern arbeitet es mit dem sogenannten Boot-ROM, welches in einem EPROM untergebracht ist und dem HD-DOS in der Systempartition.
Die CMD-HD bietet einen Parallelanschluss zur Verbindung mit einer RAMLink an, der die Übertragungsrate nochmals erhöht. Als Kabel für den parallelen Anschluss passen die der externen Floppys vom Atari-ST.
Die auf der Festplatte angelegten Partitionen können sich am Diskettenformat der 1541, 1571 und 1581 orientieren. Es können auch native Partitionen angelegt werden, deren Größe in 256-Block-Schritten vom Benutzer frei festgelegt werden können. Eine native Partition kann maximal 16 MByte umfassen. ([1 bis 255] Tracks * 256 Blöcke bzw. Sektoren * 256 Bytes). Es können insgesamt 255 Partitionen eingerichtet werden (Partition Nr. 0 ist bereits von der Systempartition belegt). Somit kann das HD-DOS maximal 4 GByte verwalten. Allerdings benötigt man die letzte veröffentlichte Boot-ROM-Version (2.80), um eine Festplatte mit einer Kapazität von mehr als 1 GByte betreiben zu können. Native Partitionen unterstützen Unterverzeichnisse mit den bei CMD üblichen Befehlen (siehe auch FD-2000#Unterverzeichnisse).
Die CMD-HD gab es mit unterschiedlicher Speicherkapazität von 20 MBytes bis 2 GBytes. Die ersten Festplatten von CMD wurden im Jahr 1990 verkauft, und zwar 20 MByte für etwa US$ 599,95, 40 MByte für US$ 799,95 und 100 MByte für US$ 1299,95. Ab Mitte der 1990er Jahre gab es auch Modelle mit einer Kapazität von 1 GByte.
An den SCSI-Anschluss lassen sich weitere SCSI-Geräte anschließen, realisiert wurde dies mit weiteren Festplatten zur Erhöhung der Kapazität, den in den späten 1990er Jahren populären Zip-Laufwerken, sowie mit CD-ROM-Laufwerken. Letztere eröffneten mit der Software CDROM-Commander dem Nutzer die Möglichkeit, direkt am C64 auf Daten-CDs befindliche Disk-Images auf die Festplatte zu extrahieren. Zudem gab es ein Programm, mit dem man Audio-CDs abspielen konnte. Der Audio-Ton muss dabei am Audio-Ausgang des CD-ROM-Laufwerks abgegriffen werden.
Es ist möglich, die interne SCSI-Festplatte durch eine CF-Karte (mit SCSI-IDE-Adapter und IDE-CF-Cardreader) zu ersetzen.

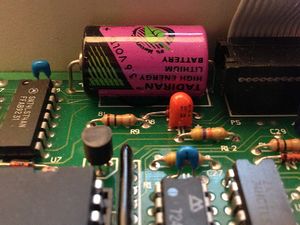

Darüber hinaus bot die CMD-HD eine Echtzeituhr, welche durch eine Batterie gepuffert wurde, an.

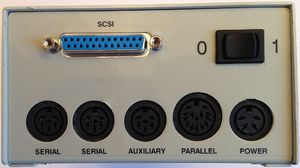

Bilder[Bearbeiten | Quelltext bearbeiten]

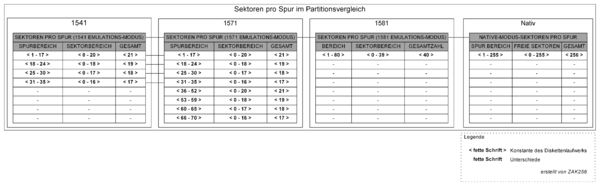

Partitions- und Dateiformate[Bearbeiten | Quelltext bearbeiten]
Beim HD- Spur- und Sektorzugriff ist es wichtig, sich zu merken, dass das Spur- und Sektorlayout der Norm der Partitionsart, in der der Zugriff stattfindet, entspricht. Durch diese Methode kann die HD ihre Kompatibilität erreichen. Wenn ein Zugriff in einer Emulations- Modus- Partition geschieht, ist das Spur- und Sektorlayout der Partition mit dem Laufwerk das sie emuliert, identisch. Die Tabellen in diesem Abschnitt bestimmen welche Spuren und Sektoren in jedem Partitionstyp vorhanden sind und wo sich der Header, das BAM und die Verzeichnisblöcke befinden. Dieser Abschnitt bietet auch Informationen über das BAM-Format und die Verzeichniseingaben, sowie das Format der verschiedenen Dateitypen an.
1541 Emulations-Modus-Partitionen[Bearbeiten | Quelltext bearbeiten]
Sektoren pro Spur[Bearbeiten | Quelltext bearbeiten]
| SEKTOREN PRO SPUR (1541 EMULATIONS-MODUS) | ||
|---|---|---|
| SPURBEREICH | SEKTORBEREICH | GESAMT |
| 1 - 17 | 0 - 20 | 21 |
| 18 - 24 | 0 - 18 | 19 |
| 25 - 30 | 0 - 17 | 18 |
| 31 - 35 | 0 - 16 | 17 |
Verzeichnis-Header[Bearbeiten | Quelltext bearbeiten]
| HEADER (1541 EMULATIONS-MODUS) SPUR 18 SEKTOR 0 | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 | 18 | Spur des ersten Verzeichnisblockes |
| 1 | 1 | Sektor des ersten Verzeichnisblockes |
| 2 | 65 | ASCII-Zeichen A für Formattyp |
| 3 | 0 | 1541 Emulations-Modus |
| 4 - 143 | ||
| 144 - 161 | Diskettenname, aufgefüllt mit geshifteten Leerzeichen | |
| 162 - 163 | Disketten-ID | |
| 164 | 160 | Geshiftete Leerzeichen |
| 165 | 50 | ASCII-Darstellung von 2 für die DOS-Version |
| 166 | 65 | ASCII-Darstellung von A den Formattyp |
| 167 - 170 | 160 | Geshiftete Leerzeichen für Trennung |
| 171 - 220 | 0 | Nullen - reserviert |
| 221 - 255 | 0 | Nullen- reserviert |
BAM (erster Block)[Bearbeiten | Quelltext bearbeiten]
| BAM (1541 EMULATIONS-MODUS) SPUR 18 SEKTOR 0 | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 | ||
| 1 | ||
| 2 | 65 | ASCII-Zeichen A für Formattyp |
| 3 | ||
| 4 - 143 | BAM für Spuren 1-35 (4 Bytes pro Spur) | |
| 144 - 161 | ||
| 162 - 163 | Disketten-ID | |
| 164 | ||
| 165 | ||
| 166 | ||
| 167 - 170 | ||
| 171 - 220 | ||
| 221 - 255 | ||
BAM-Eingabe-Format[Bearbeiten | Quelltext bearbeiten]
| BAM-EINGABE-FORMAT (1541 EMULATIONS-MODUS) Byteformat 4-143 auf Spur 18, Sektor 0 4 Bytes pro Spur: Bytes 4-7 decken Spur 1, Bytes 8-11 decken Spur 2, ... | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Zahl der freien Sektoren auf der Spur |
| 1 | Zahl der nicht belegten Blöcke für Sektoren 0-7 |
| 2 | Zahl der nicht belegten Blöcke für Sektoren 8-15 |
| 3 | Zahl der nicht belegten Blöcke für Sektoren 16-23 |
| VERMERKE: | Das LSB (low Bit) in jedem Byte (1-3) zeigt den Status des niedrigsten Sektors, der von dem Byte gedeckt ist, an. Ein Binärwert von 1 zeigt an, dass der Sektor frei ist, 0 zeigt an, dass er belegt ist. |
1571 Emulations-Modus-Partitionen[Bearbeiten | Quelltext bearbeiten]
Sektoren pro Spur[Bearbeiten | Quelltext bearbeiten]
| SEKTOREN PRO SPUR (1571 EMULATIONS-MODUS) | ||
|---|---|---|
| SPURBEREICH | SEKTORBEREICH | GESAMT |
| 1 - 17 | 0 - 20 | 21 |
| 18 - 24 | 0 - 18 | 19 |
| 25 - 30 | 0 - 17 | 18 |
| 31 - 35 | 0 - 16 | 17 |
| 36 - 52 | 0 - 20 | 21 |
| 53 - 59 | 0 - 18 | 19 |
| 60 - 65 | 0 - 17 | 18 |
| 66 - 70 | 0 - 16 | 17 |
Verzeichnis-Header[Bearbeiten | Quelltext bearbeiten]
| HEADER (1571 EMULATIONS-MODUS) SPUR 18 SEKTOR 0 | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 | 18 | Spur des ersten Verzeichnisblockes |
| 1 | 1 | Sektor des ersten Verzeichnisblockes |
| 2 | 65 | ASCII-Zeichen A für Formattyp |
| 3 | 128 | 1571 Emulations-Modus |
| 4 - 143 | ||
| 144 - 161 | Diskettenname, aufgefüllt mit geshifteten Leerzeichen | |
| 162 - 163 | Disketten-ID | |
| 164 | 160 | Geshiftete Leerzeichen |
| 165 | 50 | ASCII-Darstellung von 2 für die DOS-Version |
| 166 | 65 | ASCII-Darstellung von A den Formattyp |
| 167 - 170 | 160 | Geshiftete Leerzeichen für Trennung |
| 171 - 220 | 0 | Nullen - reserviert |
| 221 - 255 | ||
BAM (erster Block)[Bearbeiten | Quelltext bearbeiten]
| BAM (1571 EMULATIONS-MODUS) SPUR 18 SEKTOR 0 | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 | ||
| 1 | ||
| 2 | 65 | ASCII-Zeichen A für Formattyp |
| 3 | ||
| 4 - 143 | BAM für Spuren 1-35 (4 Bytes pro Spur) | |
| 144 - 161 | ||
| 162 - 163 | Disketten-ID | |
| 164 | ||
| 165 | ||
| 166 | ||
| 167 - 170 | ||
| 171 - 220 | ||
| 221 - 255 | Zahl der freien Sektoren für Spuren 36-70 - ein Byte pro Spur | |
BAM (weitere Blöcke)[Bearbeiten | Quelltext bearbeiten]
| BAM (1571 (SEITE 2) EMULATIONS-MODUS) SPUR 53 SEKTOR 0 | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 - 104 | BAM für Spuren 36-70 (3 Bytes pro Spur) | |
| 105 - 255 | 0 | Nullen - reserviert |
BAM-Eingabe-Format[Bearbeiten | Quelltext bearbeiten]
| BAM-EINGABE-FORMAT (1571 (Seite 1) EMULATIONS-MODUS) Byteformat 4-143 auf Spur 18, Sektor 0 4 Bytes pro Spur: Bytes 4-7 decken Spur 1, Bytes 8-11 decken Spur 2, ... | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Zahl der freien Sektoren auf der Spur |
| 1 | Zahl der nicht belegten Blöcke für Sektoren 0-7 |
| 2 | Zahl der nicht belegten Blöcke für Sektoren 8-15 |
| 3 | Zahl der nicht belegten Blöcke für Sektoren 16-23 |
| VERMERKE: | Das LSB (low Bit) in jedem Byte (1-3) zeigt den Status des niedrigsten Sektors, der von dem Byte gedeckt ist, an. Ein Binärwert von 1 zeigt an, dass der Sektor frei ist, 0 zeigt an, dass er belegt ist. |
BAM-Eingabe-Format[Bearbeiten | Quelltext bearbeiten]
| BAM-EINGABE-FORMAT (1571 (Seite 2) EMULATIONS-MODUS) Byteformat 0-104 auf Spur 53, Sektor 0 3 Bytes pro Spur: Bytes 0-2 decken Spur 36, Bytes 3-5 decken Spur 37, ... | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Zahl der nicht belegten Blöcke für Sektoren 0-7 |
| 1 | Zahl der nicht belegten Blöcke für Sektoren 8-15 |
| 2 | Zahl der nicht belegten Blöcke für Sektoren 16-23 |
| VERMERKE: | Das LSB in jedem Byte (0-2) wird benützt, um den Status des niedrigsten Sektors, der von dem Byte gedeckt ist, anzuzeigen. Ein Binärwert von 1 zeigt an, dass der Sektor frei ist. Ein Binärwert von 0 zeigt an, dass der Sektor belegt ist. In Bytes 221-225 von Spur 18, Sektor 0 ist das zugehörige Byte für die Zahl der freien Sektoren gespeichert. |
1581 Emulations-Modus-Partitionen[Bearbeiten | Quelltext bearbeiten]
Sektoren pro Spur[Bearbeiten | Quelltext bearbeiten]
| SEKTOREN PRO SPUR (1581 EMULATIONS-MODUS) | ||
|---|---|---|
| BEREICH | SEKTORBEREICH | GESAMTZAHL |
| 1 - 80 | 0 - 39 | 40 |
Verzeichnis-Header[Bearbeiten | Quelltext bearbeiten]
| VERZEICHNISHEADER (1581 EMULATIONS-MODUS) SPUR 40, SEKTOR 0 | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 | 40 | Spur des ersten Verzeichnisblockes |
| 1 | 3 | Sektor des ersten Verzeichnisblockes |
| 2 | 68 | ASCII-Zeichen von D für Formattyp |
| 3 | 0 | Reserviert |
| 4 - 21 | Diskettenname, aufgefüllt mit geshifteten Leerzeichen | |
| 22 - 23 | Disketten-ID | |
| 24 | 160 | Geshiftete Leerzeichen für Trennung |
| 25 | 51 | ASCII-Zeichen von 3 für DOS-Version |
| 26 | 68 | ASCII-Zeichen von D für Formattyp |
| 27 - 28 | 160 | Geshiftete Leerzeichen für Trennungen |
| 29 - 255 | 0 | Nullen-reserviert |
BAM (erster Block)[Bearbeiten | Quelltext bearbeiten]
| BAM BLOCK1 (1581 EMULATIONS-MODUS) SPUR 40, SEKTOR 1 | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 | 40 | Spur des nächsten BAM-Blockes |
| 1 | 2 | Sektor des nächsten BAM-Blockes |
| 2 | 68 | ASCII-Zeichen von D für DOS-Version |
| 3 | 187 | Komplement der Versionsnummer |
| 4 - 5 | Disketten-ID | |
| 6 | 192 | Nicht benützt von der HD (1581 Default) |
| 7 | 0 | Kennzeichen für Auto-Ladedatei |
| 8 - 15 | 0 | Reserviert |
| 16 - 255 | BAM für Spuren 1-40 (6 Bytes pro Spur) | |
BAM (weitere Blöcke)[Bearbeiten | Quelltext bearbeiten]
| BAM 2 (1581 EMULATIONS-MODUS) SPUR 40, SEKTOR 2 | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 | 0 | Zeigt den letzten BAM-Sektor an |
| 1 | 255 | Zeigt alle Bytes im Sektor an |
| 2 | 68 | ASCII-Zeichen von D für DOS-Version |
| 3 | 187 | Komplement der Versionsnummer |
| 4 - 5 | Disketten-ID (Kopie) | |
| 6 | 192 | Nicht von der HD benützt |
| 7 | 0 | Kennzeichen für Auto-Ladedatei (Kopie) |
| 8 - 15 | 0 | Reserviert |
| 16 - 255 | BAM für Spuren 41-80 (6 Bytes pro Spur) | |
BAM-Eingabe-Format[Bearbeiten | Quelltext bearbeiten]
| BAM-EINGABE-FORMAT (1581 EMULATIONS-MODUS) Byteformat 16-255 auf Spur 40, Sektoren 1 und 2 | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Zahl der freien Sektoren auf der Spur |
| 1 | Freie Blöcke für Sektoren 0-7 |
| 2 | Freie Blöcke für Sektoren 8-15 |
| 3 | Freie Blöcke für Sektoren 16-23 |
| 4 | Freie Blöcke für Sektoren 24-31 |
| 5 | Freie Blöcke für Sektoren 32-39 |
| VERMERKE: | Das LSB (low Bit) in jedem Byte (1-5) zeigt den Status des niedrigsten Sektors, der von dem Byte gedeckt ist, an. Ein Binärwert von 1 zeigt an, dass der Sektor frei ist, 0 zeigt an, dass er belegt ist. |
Native-Modus-Partitionen[Bearbeiten | Quelltext bearbeiten]
Sektoren pro Spur[Bearbeiten | Quelltext bearbeiten]
| NATIVE-MODUS-SEKTOREN PRO SPUR | ||
|---|---|---|
| SPUR BEREICH | FREIE SEKTOREN | GESAMT |
| 1 - 255 | 0 - 255 | 256 |
Verzeichnis-Header[Bearbeiten | Quelltext bearbeiten]
| NATIVE-MODUS-HAUPTVERZEICHNIS UND UNTERVERZEICHNIS-HEADER SPUR 1, SEKTOR 1 FÜR HAUPTVERZEICHNIS VERSCHIEDEN BEI UNTERVERZEICHNISSEN | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 | Spur des ersten Verzeichnisblockes | |
| 1 | Sektor des ersten Verzeichnisblockes | |
| 2 | 72 | ASCII-Zeichen von H für Formattyp |
| 3 | 0 | Reserviert |
| 4 - 21 | Diskettenname, aufgefüllt mit geshifteten Leerzeichen | |
| 22 - 23 | Disketten-ID | |
| 24 | 160 | Geschiftete Leerzeichen für Trennung |
| 25 | 49 | ASCII-Zeichen von 1 für DOS-Version |
| 26 | 72 | ASCII-Zeichen von H für Formattyp |
| 27 - 28 | 160 | Geschiftete Leerzeichen für Trennung |
| 29 - 31 | 0 | Reserviert |
| 32 | 1 | ROOT-Headerspur |
| 33 | 1 | ROOT-Headersektor |
| 34 | Spur zu DIR PARENT-Header | |
| 35 | Sektor zu DIR PARENT-Header | |
| 36 | Spur zu DIR-Eingabe in PARENT-Verzeichnis | |
| 37 | Sektor zu DIR-Eingabe in PARENT-Verzeichnis | |
| 38 | Index zum Anfangsbyte der DIR-Eingabe im PARENT-Verzeichnis | |
| 39 - 255 | 0 | Nullen- reserviert |
BAM (erster Block)[Bearbeiten | Quelltext bearbeiten]
| NATIVE-MODUS-BAM (erster BAM-Block) SPUR 1 SEKTOR 2 | ||
|---|---|---|
| BYTE | INHALT | BESCHREIBUNG |
| 0 | 0 | Reserviert |
| 1 | 0 | Reserviert |
| 2 | 72 | ASCII-Zeichen von H für Formattyp |
| 3 | 183 | Komplement des Formattyps |
| 4 - 5 | Disketten-ID | |
| 6 | 192 | Von der HD nicht benützt (1581 Default) |
| 7 | 0 | Kennzeichen für die Auto-Ladedatei |
| 8 | Spurnummer der letzten freien Spur in Partition | |
| 9 - 31 | 0 | Reserviert |
| 32 - 255 | 0 | BAM für Spuren 1 bis 7 (32 Bytes pro Spur) |
BAM (weitere Blöcke)[Bearbeiten | Quelltext bearbeiten]
| NATIVE-MODUS-BAM (Blöcke 2-32)
SPUR 1 SEKTOR 3-28 | ||
|---|---|---|
| SPUR | SEKTOR | BESCHREIBUNG |
| 1 | 3 | BAM für Spuren 8-15 (32 Bytes pro Spur) |
| 1 | 4 | BAM für Spuren 16-23 (32 Bytes pro Spur) |
| 1 | 5 | BAM für Spuren 24-31 (32 Bytes pro Spur) |
| 1 | 6 | BAM für Spuren 32-39 (32 Bytes pro Spur) |
| 1 | 7 | BAM für Spuren 40-47 (32 Bytes pro Spur) |
| 1 | 8 | BAM für Spuren 48-55 (32 Bytes pro Spur) |
| 1 | 9 | BAM für Spuren 56-63 (32 Bytes pro Spur) |
| 1 | 10 | BAM für Spuren 64-71 (32 Bytes pro Spur) |
| 1 | 11 | BAM für Spuren 72-79 (32 Bytes pro Spur) |
| 1 | 12 | BAM für Spuren 80-87 (32 Bytes pro Spur) |
| 1 | 13 | BAM für Spuren 88-95 (32 Bytes pro Spur) |
| 1 | 14 | BAM für Spuren 96-103 (32 Bytes pro Spur) |
| 1 | 15 | BAM für Spuren 104-111 (32 Bytes pro Spur) |
| 1 | 16 | BAM für Spuren 112-119 (32 Bytes pro Spur) |
| 1 | 17 | BAM für Spuren 120-127 (32 Bytes pro Spur) |
| 1 | 18 | BAM für Spuren 128-135 (32 Bytes pro Spur) |
| 1 | 19 | BAM für Spuren 136-143 (32 Bytes pro Spur) |
| 1 | 20 | BAM für Spuren 144-151 (32 Bytes pro Spur) |
| 1 | 21 | BAM für Spuren 152-159 (32 Bytes pro Spur) |
| 1 | 22 | BAM für Spuren 160-167 (32 Bytes pro Spur) |
| 1 | 23 | BAM für Spuren 168-175 (32 Bytes pro Spur) |
| 1 | 24 | BAM für Spuren 176-183 (32 Bytes pro Spur) |
| 1 | 25 | BAM für Spuren 184-191 (32 Bytes pro Spur) |
| 1 | 26 | BAM für Spuren 192-199 (32 Bytes pro Spur) |
| 1 | 27 | BAM für Spuren 200-207 (32 Bytes pro Spur) |
| 1 | 28 | BAM für Spuren 208-215 (32 Bytes pro Spur) |
| 1 | 29 | BAM für Spuren 216-223 (32 Bytes pro Spur) |
| 1 | 30 | BAM für Spuren 224-231 (32 Bytes pro Spur) |
| 1 | 31 | BAM für Spuren 232-239 (32 Bytes pro Spur) |
| 1 | 32 | BAM für Spuren 240-247 (32 Bytes pro Spur) |
| 1 | 33 | BAM für Spuren 248-255 (32 Bytes pro Spur) |
BAM-Eingabe-Format[Bearbeiten | Quelltext bearbeiten]
| NATIVE-MODUS-BAM-EINGABE-FORMAT Format der Bytes 32-255 auf Spur 1 Sektor 2 und Bytes 0-255 auf Spur 1 Sektoren 3-33 | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Block-Verfügbarkeit für Sektoren 0-7 |
| 1 | Block-Verfügbarkeit für Sektoren 8-15 |
| 2 | Block-Verfügbarkeit für Sektoren 16-23 |
| 3 | Block-Verfügbarkeit für Sektoren 24-31 |
| 4 | Block-Verfügbarkeit für Sektoren 32-39 |
| 5 | Block-Verfügbarkeit für Sektoren 40-47 |
| 6 | Block-Verfügbarkeit für Sektoren 48-55 |
| 7 | Block-Verfügbarkeit für Sektoren 56-63 |
| 8 | Block-Verfügbarkeit für Sektoren 64-71 |
| 9 | Block-Verfügbarkeit für Sektoren 72-79 |
| 10 | Block-Verfügbarkeit für Sektoren 80-87 |
| 11 | Block-Verfügbarkeit für Sektoren 88-95 |
| 12 | Block-Verfügbarkeit für Sektoren 96-103 |
| 13 | Block-Verfügbarkeit für Sektoren 104-111 |
| 14 | Block-Verfügbarkeit für Sektoren 112-119 |
| 15 | Block-Verfügbarkeit für Sektoren 120-127 |
| 16 | Block-Verfügbarkeit für Sektoren 128-135 |
| 17 | Block-Verfügbarkeit für Sektoren 136-143 |
| 18 | Block-Verfügbarkeit für Sektoren 144-151 |
| 19 | Block-Verfügbarkeit für Sektoren 152-159 |
| 20 | Block-Verfügbarkeit für Sektoren 160-167 |
| 21 | Block-Verfügbarkeit für Sektoren 168-175 |
| 22 | Block-Verfügbarkeit für Sektoren 176-183 |
| 23 | Block-Verfügbarkeit für Sektoren 184-191 |
| 24 | Block-Verfügbarkeit für Sektoren 192-199 |
| 25 | Block-Verfügbarkeit für Sektoren 200-207 |
| 26 | Block-Verfügbarkeit für Sektoren 208-215 |
| 27 | Block-Verfügbarkeit für Sektoren 216-223 |
| 28 | Block-Verfügbarkeit für Sektoren 224-231 |
| 29 | Block-Verfügbarkeit für Sektoren 232-239 |
| 30 | Block-Verfügbarkeit für Sektoren 240-247 |
| 31 | Block-Verfügbarkeit für Sektoren 248-255 |
| VERMERKE: | Das LSB (low Bit) in jedem Byte (0-31) zeigt den Status des höchsten Sektors, der von dem Byte gedeckt ist, an. Ein Binärwert von 1 zeigt an, dass der Sektor frei ist, 0 zeigt an, dass er belegt ist. |
Datei-Formate[Bearbeiten | Quelltext bearbeiten]
| PROGRAM-DATEI-FORMAT | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Spur des nächsten Dateiblockes (0 wenn vorhandener Block der letzte Block ist) |
| 1 | Sektor des nächsten Dateiblockes (Hinweis auf das zuletzt benützte Byte, wenn das vorhandener Byte der letzte Dateiblock in der Datei ist) |
| 2 - 255 | Programmdaten (Bytes 2 und 3 beinhalten die Ladeadresse des Programms in Low- Byte/High/Byte-Format, wenn der vorhandene Block der erste Block in der Datei ist.) |
| SEQENTIELL-DATEI-FORMAT | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Spur des nächsten Dateiblockes (0 wenn der vorhandener Black der letzte Block ist) |
| 1 | Sektor des nächsten Dateiblockes (Hinweis auf das zuletzt benützte Byte, Wenn der vorhandene Byte der letzte Dateiblock in der Datei ist.) |
| 2 - 255 | Programmdaten |
| RELATIV-DATEI-DATEN BLOCK FORMAT | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Spur des nächsten Dateiblockes (0 wenn der vorhandene Block der letzte Block ist) |
| 1 | Sektor des nächsten Dateiblockes (Hinweis auf das zuletzt benützte Byte, wenn vorhandener Byte der letzte Dateiblock in der Datei ist) |
| 2 - 255 | Programmdaten (Leere Datensätze beginnen mit $FF im ersten Byte. Die Restlichen beinhalten $00 Bytes. |
| RELATIV-DATEI SUPER-SEITEN-SEKTOR-BLOCK-FORMAT | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Spur des nächsten Dateiblockes (0 wenn der vorhandene Block der letzte Block ist) |
| 1 | Sektor des nächsten Dateiblockes (Hinweis auf das letzte benützte Byte, wenn das vorhandene Byte der letzte Dateiblock m der Datei ist) Super-Seiten-Sektor-ID-Byte ($FE) |
| 3 - 254 | Spur und Sektor des ersten Seiten- Sektor der 126 Gruppen (Gruppen 0-125, 2 Bytes pro Hinweis). Unbenützte Grupp-Hinweise beinhalten $00 Bytes. |
| RELATIV-DATEI-SEITEN-SEKTOR-BLOCK-FORMAT | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Spur des nächsten Seiten-Sektors in dieser Gruppe (0 wenn der vorhandene Block der letzter Seiten-Sektor-Block ist) |
| 1 | Sektor des nächsten Seiten-Sektors in dieser Gruppe (Hinweis, wenn der vorhandene Block der letzte Seiten-Sektor-Block ist.) |
| 2 | Seiten-Sektornummer (0-5) |
| 3 | Datensatz-Länge der zugehörigen Relativdatei |
| 4 | Spur der ersten Seiten-Sektor dieser Gruppe (0) |
| 5 | Sektor der ersten Seiten-Sektor dieser Gruppe (0) |
| 6 - 7 | Spur und Sektor der zweiten Seiten-Sektor dieser Gruppe(1) |
| 8 - 9 | Spur und Sektor der dritten Seiten-Sektor dieser Gruppe (2) |
| 10 - 11 | Spur und Sektor der vierten Seiten-Sektor dieser Gruppe (3) |
| 12 - 13 | Spur und Sektor der fünften Selten-Sektor dieser Gruppe (4) |
| 14 - 15 | Spur und Sektor der sechsten Seiten-Sektor dieser Gruppe (5) |
| 16 - 255 | Spur und Sektor zu 120 Datenblöcken (2 Bytes pro Hinweis) Unbenützte Hinweise beinhalten $00 Bytes. |
Gewöhnliche Formate in allen Partitionstypen[Bearbeiten | Quelltext bearbeiten]
| VERZEICHNIS-DATEI-TABELLEN-FORMAT (ALLE PARTITIONSTYPEN) 1541 & 1571 PARTITION-SPUR 18 SEKTOR 1 1581 PARTITION-SPUR 40 SEKTOR 3 NATIVE-PARTION-SPUR 1 SEKTOR 34 VERSCHIEDEN BEI UNTERVERZEICHNISSEN | |
|---|---|
| BYTE | BESCHREIBUNG |
| 0 | Spur-Pointer auf den nächsten Verzeichnisblock (0=letzter Block) |
| 1 | Sektor-Pointer auf den nächsten Verzeichnisblock (255=letzter Block) |
| 2 - 31 | Dateieingabe 1 |
| 32 - 33 | Zwei 0 Bytes (reserviert) |
| 34 - 63 | Dateieingabe 2 |
| 64 - 65 | Zwei 0 Bytes (reserviert) |
| 66 - 95 | Dateieingabe 31 |
| 96 - 97 | Zwei 0 Bytes (reserviert) |
| 98 - 127 | Dateieingabe 4 |
| 128 - 129 | Zwei 0 Bytes (reserviert) |
| 130 - 159 | Dateieingabe 5 |
| 160 - 161 | Zwei 0 Bytes (reserviert) |
| 162 - 191 | Dateieingabe 6 |
| 192 - 193 | Zwei 0 Bytes (reserviert) |
| 194 - 223 | Dateieingabe 7 |
| 224 - 225 | Zwei 0 Bytes (reserviert) |
| 226 - 255 | Dateieingabe 8 |
| VERZEICHNIS-DATEIEINGABE-FORMAT ALLE PARTITIONSTYPEN UND NATIVE-MODUS-UNTERVERZEICHNISSE | ||
|---|---|---|
| BYTE | INHALT | BESCHBEIBUNG |
| 0 | Dateityp: - 0 DEL (gelöscht) - 1 SEQ (sequentiell) - 2 PRG (Programm) - 3 USR (USER-Datei) - 4 REL (relativ) - 5 CBM (1581 Unterpartitionsart) - 6 DIR (Native-Modus-Unterverzeichnis) VERMERK: Richtig geschlossene Dateien werden mit $80 verknüpft oder (OR) mit $C0 wenn sie gesperrt ist. | |
| 1 | Spur des ersten Datenblockes (Headerblockes, wenn DIR) | |
| 2 | Sektor des ersten Datenblockes (Headerblockes, wenn DIR) | |
| 3 - 18 | Dateiname, mit geshifteten Leerzeichen aufgefüllt. | |
| 19 | Spur des ersten Seite-Sektor-Blocks (Super-Seite-Spur/REL) | |
| 20 | Sektor des ersten Seite-Sektor-Blocks (Super-Seite-Spur/REL) | |
| 21 | Satzlänge, wenn Dateityp REL ist | |
| 22 | 0 | Reserviert |
| 23 | Jahr der erstellten Datei (letzte 2 Zeichen) | |
| 24 | Monat der erstellten Datei | |
| 25 | Tag der erstellten Datei | |
| 26 | Stunde der erstellten Datei | |
| 27 | Minute der erstellten Datei | |
| 28 | Zahl, der von Datei genützten Blöcken (low Byte) | |
| 29 | Zahl, der von Datei genützten Blöcken (high Byte) | |
Partitions- und Dateiformatevergleich[Bearbeiten | Quelltext bearbeiten]
Die Formate der Partitionen und die Dateiformate unterscheiden sich in den einzelnen Partitionsarten. In diesem Abschnitt werden diese Unterschiede in Diagrammform einmal bildlich dargestellt. Dabei werden die Partitionen einer 1541, einer 1571, einer 1581 und eine native Partition miteinander verglichen.
Sektoren pro Spur im Partitionsvergleich[Bearbeiten | Quelltext bearbeiten]
Directory im Partitionsvergleich[Bearbeiten | Quelltext bearbeiten]
BAM im Partitionsvergleich[Bearbeiten | Quelltext bearbeiten]
Siehe auch[Bearbeiten | Quelltext bearbeiten]
Weblinks[Bearbeiten | Quelltext bearbeiten]
- Informationen und Bilder zur CMD HD
- Ersetzen der Festplatte durch eine CF-Karte
- Unterschiede der Boot/DOS-Roms, sowie Bugs
- Anleitung zur Spiele-Installation auf der CMD-HD
- Modifizierte Spiele für die CMD-HD
- Schaltplan der CMD-HD auf archive.org
- Thema: Projektvorstellung: CMD-HD replica (Proof-of-concept) auf Forum64.de
