MPS 802

MPS 802
Typ	Matrixdrucker
Hersteller	Commodore
Neupreis	?
Erscheinungsjahr	1984
Produktionsende	198?
Sonstiges	Vorgänger: MPS 801 Nachfolger: MPS 803

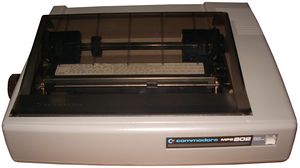

Der Commodore MPS 802 ist ein Nadeldrucker mit serieller IEC-Schnittstelle. MPS steht für Matrix Printer Serial, eine Bezeichnung von Commodore. Das Druckwerk bringt sowohl bei der Hin- als auch in der Rückbewegung Zeichen zu Papier.

Namensgebung

Der ursprüngliche Name des Druckers war VC-1526 bzw. 1526. Die beiden Drucker MPS-802 und 1526 sind bis auf die beiden Schilder an der Vorder- und Rückseite identisch.

Technische Daten

• Druckmethode: Matrix-Druck (Impact Dot Matrix)
• Druckverfahren: Bidirektionaler Druck
• Zeichenmatrix: 8×8 Punkt-Matrix
• Zeilenlänge: max. 80 Spalten
• Zeilenabstand: 6 Zeichen/Zoll im Zeichenmodus, 9 Zeichen/Zoll im Grafikmodus (1 Zoll = 2,54 cm)
• Druckgeschwindigkeit: 60 Zeichen/s
• Papiertransport: Stachelwalzenantrieb
• Papierbreite: 4,5 bis 10 Zoll (8,5 Zoll ohne Führungslochränder)
• Kopien/Durchschläge: Original + 3 Durchschläge
• Farbband Gruppe: 629
• Grafik: Punktadressierbar, 8 senkrechte Punkte/Spalte, 640 Punkte horizontal
• Schnittstelle: 2× serieller IEC-Bus
• CPU: MOS 6504

Geräteadresse

Die Geräteadresse ist standardmäßig auf 4 eingestellt. Über drei Jumper auf der Platine kann der Wert von 4 bis 11 gewählt werden.

Sonstiges

Der Commodore Drucker CBM 4023 bzw. 4023 ist mechanisch identisch zum MPS-802, besitzt jedoch statt der IEC-Schnittstelle eine IEEE-488-Schnittstelle.

Für den MPS-802 gibt es zwei Erweiterungen:

1. In der Zeitschrift 64'er wurde das SUPER-ROM veröffentlicht. Da der MPS-802 über 9 Nadeln verfügt, hardwaremäßig aber nur 8 ansteuern kann, ist auch eine kleine Hardwaremodifikation erforderlich. Außer verschiedenen Bugfixes beherrscht der Drucker nun 8 ESC/P-Steuerbefehle für Grafikdruck.
2. GRAFIK-ROM II, das 78,- DM gekostet hat. Sie beinhaltet Unterstützung von 19 MPS-801-Befehlen und 3 ESC/P-Grafikbefehlen.

Siehe auch

• MPS-Serie

Weblinks

• Service Manual 1526/ MPS-802 als PDF
• Users-Guide MPS-802 als PDF
• Erweitertes ROM
• 64'er Hardcopy für vc-1525 v1.0 auf archive.org Grafikdruck durch benutzerdefinierbares Zeichen
