Paintbox

Paintbox
Entwickler	T. Raynor
Verleger	Kingsoft, Audiogenic
Release	1985
Plattform(en)	C64, C16, C116, Plus/4, ZX Spectrum
Genre	Malprogramm
Steuerung
Medien
Sprache(n)

Paintbox war ein Mal- und Zeichenprogramm für Computer der Commodore-264-Serie und dem C64. Einige Features gibt es nur in der C16- oder C64-Version.

Paintbox unterstützt alle 121 Farben der C264-Computer. Bedient wird dieses Programm mit einen Joystick oder der Tastatur. Der Auswahlbereich für die Zeichenbefehle verdeckte ein Teil des Zeichenbildschirms nur während der Auswahl. Beim Malen selbst wird immer der gesamte Zeichenbildschirm dargestellt. Paintbox nutzt den Multicolor-Modus des Computers, womit die Bildschirmauflösung auf 160×200 Pixel festgelegt ist.

Paintbox befand sich beim Publisher Audiogenic auf einer Datasette, die doppelt bespielt war, und zwar auf der einen Seite mit der C64-Version und auf der anderen Seite mit der C16-Version.

Bedienung

• Das Menü wird mit dem Druck auf die Leertaste aufgerufen bzw. eingeblendet.
• Dann kann mit Hilfe des Joysticks (nach links oder rechts) die Menüpunkte durch scrollen ausgewählt werden.
• Ein Druck auf den Feuerbutton aktiviert den Menüpunkt, ggf. müssen weitere Aktionen erfolgen.
• Bei der Anwendung eines Mal-Befehls wird das Menü ausgeblendet und man kann sofort mit dem gedrückten Feuerbuttons des Joysticks zeichnen.
• Falls man keinen Joystick besitzt, gibt es alternativ folgende Tastenbelegung:
  • +   : Nach Links
  • -   : Nach Rechts
  • £   : Nach Oben
  • CLR/HOME   : Nach Unten
  • Linke SHIFT  : Feuertaste

Farben

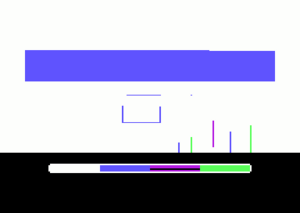

Die 4 logischen Zeichenfarben (von links nach rechts): Hintergrund (F1), Vordergrund (F3), Multicolor 1 (F5), Multicolor 2 (F7).

Ein Screenshot der C64-Version mit C64-Farbleiste (COLOUR-Menüpunkt).

Paintbox kennt folgende logische Farben:

C64- / C16-Version:

• F1  / F1  : Hintergrundfarbe
• F3  / F2  : Vordergrundfarbe (ist nicht veränderbar)
• F5  / F3  : Multicolor 1 (ist nicht veränderbar)
• F7  / HELP  : Multicolor 1

Diese können als Zeichenfarbe mit Druck auf der Funktionstaste aktiviert werden.

Die aktuelle logische Farbpallette (4 Farben in o.g. Reihenfolge) wird angezeigt mit einem Tastendruck auf:

• ←   : C64-Version
• ESC  : C16-Version

Alternativ kann die Zeichenfarbe stets mit dem COLOUR-Menübefehl ausgewählt werden.

Die Taste B  verändert die Rahmenfarbe im Zeichenmodus.

Zeichenbefehle

Folgende Menüpunkte gibt es:

• DRAW - Im Modus DRAW wird bei gedrückter Feuertaste ein Punkt gezeichnet. Dies ist die Freihandzeichnen-Funktion.
• LINE - Mit LINE werden einzelne Linien, markiert durch Anfangs- und Endpunkt gezeichnet
• LINES - Wie LINE, aber der Endpunkt einer Linie ist gleichzeitig der Startpunkt einer neuen Linie
• RAYS - Hier können von einen Startpunkt ausgehend stahlenförmige Linien gezeichnet werden
• FRAME - Mit der FRAME-Option kann ein rechteckiger Rahmen erstellt werden
• BOX - Wie FRAME, jedoch ausgefüllt
• CIRCLE - Es wird ein Kreis gezeichnet
• DISC - Wie CIRCLE, aber ausgefüllt
• COLOUR - Auswahl der Zeichenfarbe (Bei der C64-Version nur die bekannten 16 Farben der Farbtabelle!)
• LUM - Festlegen der Helligkeit der ausgewählten Farbe (nur C16-Version!)
• SPEED - Einstellen der Cursor-Geschwindigkeit (vergrößern bzw. verkleinern).
• PAINT - Mit PAINT werden abgegrenzte Flächen eingefärbt
• OOPS - Undo-Funktion; letzten Schritt rückgängig machen (nur C64-Version)
• ERASE - Kompletten Bildschirm nach Sicherheitsabfrage löschen
• COPY - Bildschirmausschnitt markieren und kopieren (nur C64-Version)
• MOVE - Markierten Bildschirmausschnitt bewegen (nur C64-Version)
• SWAP - Bildschirm von normalen HiRes-Modus auf Multicolormodus umschalten oder zurück (nur bei C64-Version)

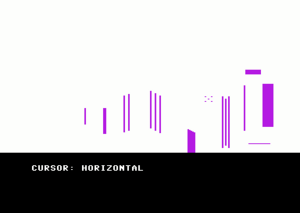

Die verschiedenen Zeichenstifte (CURSOR-Menüpunkt).

Die Dicke und Art des Zeichenstiftes lässt sich über die CURSOR-Option verändern. Diese sind:

• Single Dot - Kugelschreiber (1 Pixel)
• Block - dicker Filzstift (2 Pixel)
• Double Dot - Zeichenfeder (je 2*1 Pixel im Abstand ||)
• Treble Dot - Zeichenfeder (je 3*1 Pixel im Abstand |||)
• Diagonal - dicker Pinsel (diagonal gemalt!)
• Five Dots - Quast (je 5*1 Pixel im Abstand, Form eines X)
• Vertical - dicker Füller
• Horizontal - sehr dicker Füller

Datei-Befehle

Folgende Menüpunkte dienen mit dem Umgang von Datenträgern:

• LOAD - Laden von gemalten Bildern von Datasette/Diskette mit Sicherheitsabfrage
• SAVE - Abspeichern von gemalten Bildern auf Datasette/Diskette mit Sicherheitsabfrage
• DIR - Anzeige des Directorys einer Diskette

Laden und Speichern

Paintbox kann Bilder auf Diskette oder Kassette speichern und Laden. Ein Bild besteht dabei immer aus zwei Dateien. In der ersten werden alle Bildinformationen gespeichert. In der anderen die Farb- und Helligkeitswerte. Diese Datei ist durch ein CTRL-S und CTRL-W vor dem Dateinamen gekennzeichnet.

Die C64-Version speichert nur das Bild ab!

Einschränkungen

Paintbox nutzt den Multicolor-Modus, um alle 121 Farben darstellen zu können. Diese können aber nicht überall verwendet werden, da es einmal Bildschirmweite Farben gibt und Farben pro Zeichenkachel. Das Programm unterscheidet in:

1. Hintergrundfarbe für den kompletten Bildschirm
2. Vordergrundfarbe
3. Multicolor 1
4. Multicolor 2

Die Hintergrundfarbe sowie Multicolor 2 gelten für den kompletten Bildschirm. Wird eine dieser Farben verändert, so ändern sich auf den kompletten Bildschirm die Farben. Die Vordergrundfarbe und Multicolor 1 können Kachelweise verändert werden. Eine Kachel ist 8×8 Pixel groß und aufgeteilt wie der Textbildschirm. Es können also pro Kachel 4 unterschiedliche Farben verwendet werden.

Meinung

Derzimmerer: "Ein einfaches Mal- und Zeichenprogramm für alle 264er."

Jodigi: "Die C64-Version ist auch recht einfach, aber zum Erstellen von Bildern geeignet."

Sonstiges

Bedienungsanleitung

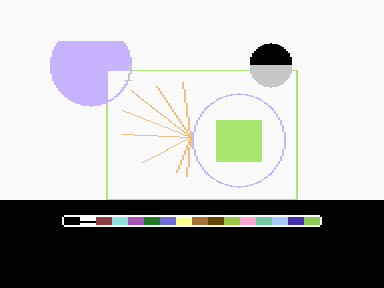

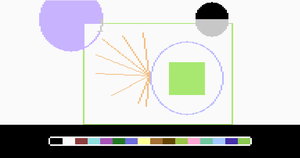

Zeichenoberfläche

Farbmenü
