LDX $hhll, Y

Mnemonic:			LDX $hhll, Y
Opcode:			$BE
Operand(en):			$ll $hh
Anzahl der Bytes:			3
Befehlsgruppe:			Transfer-Befehl
Adressierung:			absolut Y-indiziert
Beeinflusste Flags im Statusregister:
Negative-Flag
Zero-Flag
Taktzyklen:			4
1 Extratakt bei Überschreitung einer Page-Grenze
1	PC	R	Lese Befehl, inkrementiere PC
2	PC	R	lese Adress-Lowbyte, inkrementiere PC
3	PC	R	hole Highbyte der Adresse, addiere Indexregister zum Adress-Lowbyte, inkrementiere PC
4	Adresse + I	R	lese von effektiver Adresse, korrigiere Highbyte der effektiven Adresse
5+	Adresse + I	R	lese erneut von effektiver Adresse
Anmerkung:	I bezeichnet das Index-Register (X oder Y)
Anmerkung:	* das Highbyte der effektiven Adresse könnte zu diesem Zeitpunkt ungültig sein
Anmerkung:	+ dieser Takt wird nur ausgeführt, wenn die effektive Adresse im Zyklus 4 ungültig war

Der Assembler-Befehl LDX $hhll,Y lädt das X-Register mit dem Inhalt der Speicherzelle ($hhll+Y).
Das X-Register ist ein 8-Bit-Register mit einem Wert zwischen 0 und 255 ($ff).

Ein korrespondierender Befehl STX $hhll,Y ist im Befehlssatz nicht vorhanden.

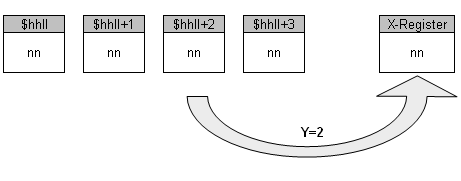

Funktionsprinzip

Bedeutung der Buchstaben im Befehl

LDX	LoaD X-Register
	Lade X-Register

Beispiel

; Diese Programm konvertiert die Farbe aller 8 Sprites in schwarz/weiß:
; Programmstart mit SYS 49152

*=$c000   ; Startadresse des Programms

  ldy #$07
loop:
  ldx $d027,y       ; Farbe von Sprite Y
  lda convert,x     ; helle Farbe auf weiß, dunkle auf schwarz
  sta $d027,y       ; konvertieren
  dey               ; nächstes Sprite
  bpl loop          ; von 7 bis 0
  rts       ; Rücksprung
convert:
  .by 0,1,0,1,0,0,0,1,0,0,1,0,0,1,1,1

Speicherauszug:

. 0c000  a0 07    ldx #$07
. 0c002  be 27 d0 ldy $d027,x
. 0c005  bd 0f c0 lda $c00f,y
. 0c008  99 27 d0 sta $d027,x
. 0c00b  88       dex
. 0c00c  10 f4    bpl $c002
. 0c00e  60       rts
>0c00f 00 01 00 01 00 00 00 01:........
>0c017 00 00 01 00 00 01 01 01:........
