VC-20 Final Expansion

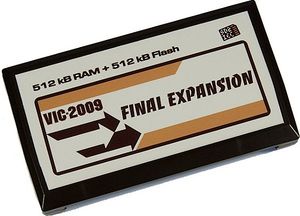

Die VC-20 Final Expansion ist eine universelle Speichererweiterung für VC-20. Die FE wird an den Erweiterungs Slot des VC-20 gesteckt. Die aktuelle Version v3.2 bietet folgende Möglichkeiten:
- Erweiterung des Arbeitsspeicher (SRAM) um 512 KByte.
- Ein 512 KByte großer Flash-Speicher (EEPROM) für die Firmware und oft benutzte Programme.
- Ein Massenspeicher als Floppy-Ersatz auf Basis einer SD-Karte (SD2IEC) für bis zu 2 GByte.
- Eine Echtzeituhr und ein Anschluss für die LCD-Display-Erweiterung des SD2IEC.
Die Final Expansion (FE) kann jede bekannte VC-20 Software starten. Das Starten der Spiele und Programme erfolgt bequem mittels Menü. Die FE bietet der Software die geforderte Umgebung und stellt diese automatisch ein (Speicherkonfiguration).
Hardware[Bearbeiten | Quelltext bearbeiten]

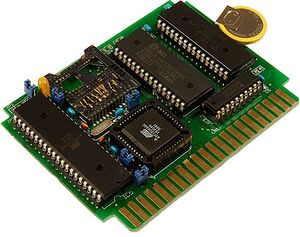

Neben den beiden Speicherbausteinen (SRAM und EEPROM) befindet sich auf der Platine noch ein Atmel-Controller ATmega644 und ein Atmel-CPLD ATF1504, der die Hardware Logik der FE in nur einem Baustein abbildet.
Software[Bearbeiten | Quelltext bearbeiten]
Die Firmware der FE3 ist im Flash gespeichert. Und steht sofort nach dem Einschalten bzw. nach einem Reset des VC-20 zur Verfügung.
RAM Konfiguration: Dieser Menüpunkt lässt alle bekannten Speicherkonfigurationen des VC-20 einstellen.
Diskloader: Dieser Menüpunkt unterstützt das komfortable Laden und Ausführen von Programmen. Der Diskloader ist frei vom Benutzer konfigurierbar und unterstützt alle Arten von Floppydisk Laufwerke und natürlich das integrierte SD2IEC.
Cartloader: Damit kann man komfortabel die Programme starten, die im Flash Speicher gespeichert sind. Im Flash stehen 480 KByte (von 512 KByte) zur freien Verfügung. Jeder kann seine Lieblingsprogramme selbst in den Flash-Speicher übertragen. Es können beliebige Programme (BASIC, Programme, Cartridges) in den Flash-Speicher programmiert werden.
FE3 Wedge: Dieses kleine Hilfsprogramm erweitert den Befehlssatz des VC-20 und implementiert SJLOAD/SJSAVE (jiffy-kompatibles Laden und Speichern). Da das integrierte SD2IEC ebenfalls zu Jiffy kompatibel ist, profitiert man unmittelbar (auch im Diskloader) von dem Geschwindigkeitsvorteil den SJLOAD bietet.
Nachbau[Bearbeiten | Quelltext bearbeiten]
Die Pläne für die FE sind frei erhältlich und die Software Open Source. Für geübte Bastler oder Elektroniker ist das Interface einfach nachbaubar. Wenn man keine Platine erstellen will, kann man die FE auch auf einem 8 Bit Baby aufbauen (siehe auch Final Expansion v1[1]).
Man konnte Bausätze der Version v3.2 von Retro-Donald aus dem Forum64 erwerben. Die Aufbauanleitung war im Web-Shop und bei for8bits.com[2] zu finden.
