Dieser Artikel befindet sich im Aufbau und ist vorläufig als Entwurf einzustufen. |
| WiC64 | |
|---|---|
 | |
| Typ | WiFi-Steckmodul für den Userport |
| Hersteller | SteckmodulPortal |
| Neupreis | ca. 25€ |
| Erscheinungsjahr | Oktober 2021 |
| Prozessor | ESP32-D0WD (Doit Devkit v1, 2x240MHz Extensa LX7, 520KBytes RAM) |
Das WiC64 (Kurzform für: Wireless interface for C64) ist ein WiFi-Steckmodul für den Userport, welches den C64/C128 über einen 8-Bit breiten Datenbus mit dem Internet verbindet.
Durch die Parallelübertragung werden Geschwindigkeiten von bis zu 20.480 Bytes/Sekunde erreicht. Das entspricht dem Laden von 200 Blocks (51.200 Bytes) in 2,5 Sekunden.

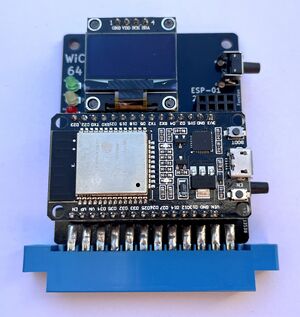

Das WiC64 besteht aus einer Adapterplatine mit einem aufgesteckten Devkit-Modul[1] und wird bereits mit installierter Firmware ausgeliefert, welche Over-the-Air (OTA) aktualisiert werden kann.
Hinweise[Bearbeiten | Quelltext bearbeiten]
- Einige Devkit-Module haben einen 0-Ohm-Widerstand statt der Diode D1 verbaut, was dafür sorgt, dass bei in den Userport eingestecktem WiC64 und gleichzeitig per USB angeschlossenem PC Ausgleichsströme fließen können. Zur Sicherheit sollte das WiC64 nicht gleichzeitig an PC und C64 angeschlossen werden.[2]
- Das Devkit-Modul wird aus den 9V Wechselspannung des Userports gespeist, die dafür gleichgerichtet werden. Manche Devkits sind anscheinend nicht für diese Spannungen ausgelegt. Es empfiehlt sich, vor
Vindes Moduls einen 5V-Spannungsregler oder eine 3V-Zenerdiode zu schalten, um das Devkit-Modul zu entlasten.[3]
Weblinks[Bearbeiten | Quelltext bearbeiten]
Quellen[Bearbeiten | Quelltext bearbeiten]
- ↑ Auf dem Devkit ist ein ESP-WROOM-32-Modul verlötet, in dem wiederum ESP32-D0WD-Mikrocontroller arbeitet.
- ↑ Thema: WiC64 Wichtige Info zur Kompatibilität der ESP32 Devkit V1 Boards auf Forum64.de - zur Diodenproblematik
- ↑ Thema: WiC64 Wichtige Info zur Kompatibilität der ESP32 Devkit V1 Boards auf Forum64.de - zur Spannungsproblematik
