ROL $hhll
Aus C64-Wiki
Zur Navigation springenZur Suche springen| Mnemonic: | ROL $ll $hh | ||
| Opcode: | $2E | ||
| Operand(en): | $ll $hh | ||
| Anzahl der Bytes: | 3 | ||
| Befehlsgruppe: | Rotations- und Schiebebefehl | ||
| Adressierung: | absolut | ||
| Beeinflusste Flags im Statusregister: | |||
| Carry-Flag | |||
| Negativ-Flag | |||
| Zero-Flag | |||
| Taktzyklen: | 6 | ||
| 1 | PC | R | Lese Befehl, inkrementiere PC |
| 2 | PC | R | lese Adress-Lowbyte, inkrementiere PC |
| 3 | PC | R | lese Adress-Highbyte, inkrementiere PC |
| 4 | Adresse | R | lese von effektiver Adresse |
| 5 | Adresse | W | schreibe Wert auf effektive Adresse zurück und führe Operation auf den Wert aus |
| 6 | Adresse | W | schreibe neuen Wert auf effektive Adresse |
Der Assembler-Befehl ROL $hhll rotiert die Bits der Speicheradresse $hhll um ein Bit nach links.
Das Carry-Flag wird in Bit0 geschoben und anschließend Bit7 in das Carry-Flag.

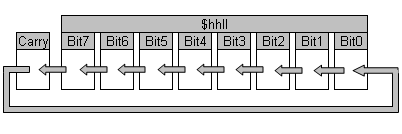

Funktionsprinzip
Fehler beim Erstellen des Vorschaubildes: Die Miniaturansicht konnte nicht am vorgesehenen Ort gespeichert werden
Bedeutung der Buchstaben im Befehl
| ROL | ROtate Left |
| Rotiere links um ein Bit |
