BMI $hhll

Mnemonic:			BMI $hhll
Opcode:			$30
Operand(en):			$nn
Anzahl der Bytes:			2
Befehlsgruppe:			Sprungbefehl
Adressierung:			relativ
Beeinflusste Flags im Statusregister:
keine
Taktzyklen:			2
1 Extratakt bei Sprung
1 Extratakt bei Überschreitung einer Page-Grenze
1	PC	R	Lese Befehl, inkrementiere PC
2	PC	R	hole Operand, inkrementiere PC
3	PC	R	lese Opcode des nächsten Befehls; wird Sprung ausgeführt, addiere Operand zu PCL
4+	PC	R	lese Opcode des nächsten Befehls; korrigiere PCH; hat er sich nicht geändert, inkrementiere PC
5!	PC	R	lese Opcode des nächsten Befehls, inkrementiere PC
Anmerkung:	Der Opcode-Ladezyklus des nächsten Befehls ist nur zu Demonstrationszwecken angegeben. Zur Berechnung der Zyklenzahl nicht verwenden.
Anmerkung:	* Das Highbyte des Programmzählers (PCH) kann zu diesem Zeitpunkt ungültig sein, z.B. um 256 Bytes zu hoch oder niedrig.
Anmerkung:	+ Dieser Zyklus wird beim Sprung ausgeführt
Anmerkung:	! Führt der Sprung zu einer anderen Seite, wird dieser Zyklus ausgeführt

Der Assembler-Befehl BMI $hhll verzweigt zur Adresse $hhll (als neuer Wert des Programmzählers PC), wenn das Ergebnis der letzten Operation negativ ist, was mit Negative-Flag = 1 angezeigt wird.
Es ist bei der relativen Adressierung darauf zu achten, dass sich das Sprungziel innerhalb des gültigen Adressbereiches befindet!

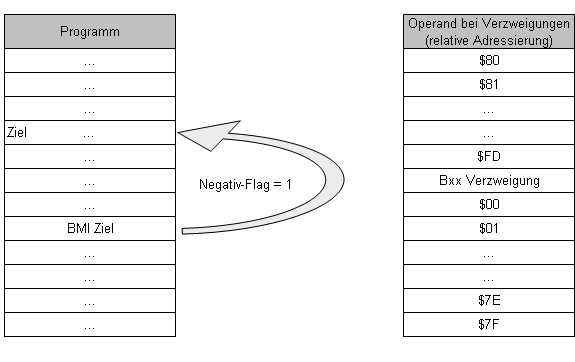

Funktionsprinzip

Fehler beim Erstellen des Vorschaubildes: Die Miniaturansicht konnte nicht am vorgesehenen Ort gespeichert werden

Bedeutung der Buchstaben im Befehl

BMI	Branch on MInus
	Verzweige, wenn negativ

Beispiel

Vergleiche auch Beispiel bei BNE.

Vergleichbare BASIC-Anweisung

Für BASIC V2:

10 IF ER < 0 GOTO 50  : REM Wenn Ergebnis < 0 (negativ), springe nach 50

Beispielprogramme

• Assembler Listings
