AND $hhll, Y
Aus C64-Wiki
Zur Navigation springenZur Suche springen| Mnemonic: | AND $hhll,Y | |||
| Opcode: | $39 | |||
| Operand(en): | $ll $hh | |||
| Anzahl der Bytes: | 3 | |||
| Befehlsgruppe: | Arithmetik und Logikbefehl | |||
| Adressierung: | absolut Y-indiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| Negative-Flag | ||||
| Zero-Flag | ||||
| Taktzyklen: | 4 | |||
| 1 Extratakt bei Überschreitung einer Page-Grenze | ||||
| 1 | PC | R | Lese Befehl, inkrementiere PC | |
| 2 | PC | R | lese Adress-Lowbyte, inkrementiere PC | |
| 3 | PC | R | hole Highbyte der Adresse, addiere Indexregister zum Adress-Lowbyte, inkrementiere PC | |
| 4 | Adresse + I | R* | lese von effektiver Adresse, korrigiere Highbyte der effektiven Adresse | |
| 5+ | Adresse + I | R | lese erneut von effektiver Adresse | |
| Anmerkung: | I bezeichnet das Index-Register (X oder Y) | |||
| Anmerkung: | * das Highbyte der effektiven Adresse könnte zu diesem Zeitpunkt ungültig sein | |||
| Anmerkung: | + dieser Takt wird nur ausgeführt, wenn die effektive Adresse im Zyklus 4 ungültig war | |||
Der Assembler-Befehl AND $hhll,Y führt eine bitweise UND-Verknüpfung mit dem Akkumulator und der Speicheradresse $hhll+Y durch.
Das Ergebnis wird im Akkumulator gespeichert.
Dieser Befehl eignet sich besonders zum Löschen (Ausmaskieren) einzelner Bits.
Wahrheitstabelle der UND-Verknüpfung
Das Ergebnis ist bei der UND-Verknüpfung gleich 1, wenn beide Bits gesetzt (1) sind.
| 0 | 0 | = | 0 |
| 0 | 1 | = | 0 |
| 1 | 0 | = | 0 |
| 1 | 1 | = | 1 |

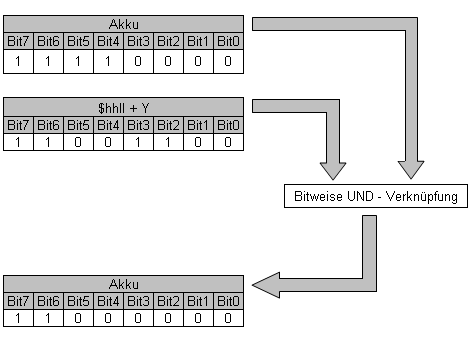

Funktionsprinzip
Fehler beim Erstellen des Vorschaubildes: Die Miniaturansicht konnte nicht am vorgesehenen Ort gespeichert werden
Bedeutung der Buchstaben im Befehl
| AND | AND with Accumulator |
| Bitweise UND-Verknüpfung mit Akkumulator |
Beispiel
Siehe Beispiel bei AND #$nn.
