AND $hhll, X
Aus C64-Wiki
Zur Navigation springenZur Suche springen| Mnemonic: | AND $hhll,X |
| Opcode: | $3D |
| Operand(en): | $ll $hh |
| Anzahl der Bytes: | 3 |
| Befehlsgruppe: | Arithmetik und Logikbefehl |
| Adressierung: | absolut X-indiziert |
| Beeinflusste Flags im Statusregister: | |
| Negative-Flag | |
| Zero-Flag | |
| Taktzyklen: | 4 |
| 1 Extratakt bei Überschreitung einer Page-Grenze | |
Der Assembler-Befehl AND $hhll, X führt eine bitweise UND-Verknüpfung mit dem Akkumulator und der Speicheradresse $hhll+X durch.
Das Ergebnis wird im Akkumulator gespeichert.
Dieser Befehl eignet sich besonders zum Löschen (Ausmaskieren) einzelner Bits.
Wahrheitstabelle der UND-Verknüpfung
Das Ergebnis ist bei der UND-Verknüpfung gleich 1, wenn beide Bits gesetzt (1) sind.
| 0 | 0 | = | 0 |
| 0 | 1 | = | 0 |
| 1 | 0 | = | 0 |
| 1 | 1 | = | 1 |

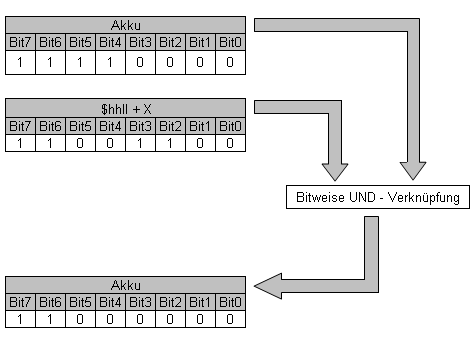

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| AND | AND with Accumulator |
| Bitweise UND-Verknüpfung mit Akkumulator |
Beispiel
Siehe Beispiel bei AND #$nn.
