ADC $hhll, Y
| Mnemonic: | ADC $hhll,Y | |||
| Opcode: | $79 | |||
| Operand(en): | $ll $hh | |||
| Anzahl der Bytes: | 3 | |||
| Befehlsgruppe: | Arithmetik- und Logikbefehl | |||
| Adressierung: | absolut Y-indiziert | |||
| Beeinflusste Flags im Statusregister: | ||||
| Carry-Flag | ||||
| Negative-Flag | ||||
| Overflow-Flag | ||||
| Zero-Flag | ||||
| Taktzyklen: | 4 | |||
| 1 Extratakt bei Überschreitung einer Page-Grenze | ||||
| 1 | PC | R | Lese Befehl, inkrementiere PC | |
| 2 | PC | R | lese Adress-Lowbyte, inkrementiere PC | |
| 3 | PC | R | hole Highbyte der Adresse, addiere Indexregister zum Adress-Lowbyte, inkrementiere PC | |
| 4 | Adresse + I | R | lese von effektiver Adresse, korrigiere Highbyte der effektiven Adresse | |
| 5+ | Adresse + I | R | lese erneut von effektiver Adresse | |
| Anmerkung: | I bezeichnet das Index-Register (X oder Y) | |||
| Anmerkung: | * das Highbyte der effektiven Adresse könnte zu diesem Zeitpunkt ungültig sein | |||
| Anmerkung: | + dieser Takt wird nur ausgeführt, wenn die effektive Adresse im Zyklus 4 ungültig war | |||
Der Assembler-Befehl ADC $hhll,Y addiert zum Inhalt des Akkumulators den Inhalt der Speicherzelle ($hhll+Y).
Ist das Carry-Flag gesetzt, wird zusätzlich eins hinzugezählt.
Daher sollte vor jeder Addition, sofern nicht der Übertrag in einer zusammengesetzten Addition zu berücksichtigen ist, das Carry-Flag mit dem Befehl CLC gelöscht werden.
Das Ergebnis wird im Akkumulator gespeichert.
Ist das Ergebnis größer als 255 ($ff), wird das Carry-Flag als Übertrags-Bit mit der Wertigkeit von 256 verwendet.
Bei gesetztem Decimal-Flag erfolgt die Berechnung in BCD-Arithmetik, wobei bei Operanden im gültigen BCD-Format nur das Carry-Flag entsprechend gesetzt (bei Überlauf > $99) wird. Negative-Flag und Overflow-Flag werden zwar entsprechend der Komplement-Darstellung der Operanden verändert, haben aber keinen Bedeutung für die BCD-Arithmetik. Auch das Zero-Flag zeigt für gültige BCD-Operanden ein BCD-Ergebnis $00 nicht an (außer für den einfachen Fall $00+$00). Hier muss explizit der Akkumulator auf 0 getestet werden, etwa mit ORA #$00, AND #$FF, EOR #$00 oder mit einem Transferbefehl TAX oder TAY (falls die Index-Registerinhalte verworfen werden können).

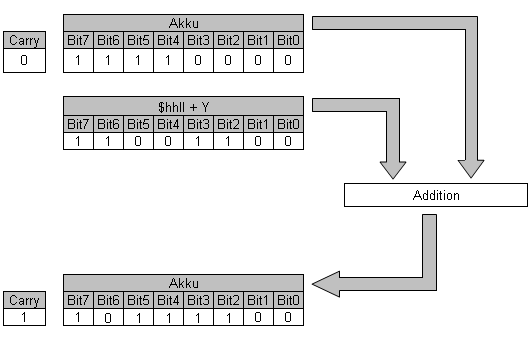

Funktionsprinzip
Bedeutung der Buchstaben im Befehl
| ADC | ADd with Carry |
| Addiere Akkumulator mit Operand und Carry-Flag |
Beispiel
Siehe Beispiel bei ADC $hhll.
