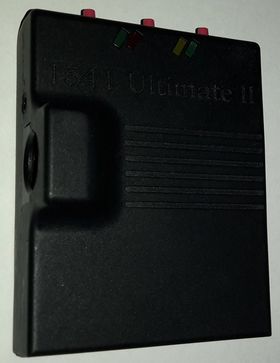

1541 Ultimate-II
| 1541 Ultimate-II | |
|---|---|
| |
| Typ | Multifunktionssteckmodul für den Expansionsport des C64 |
| Hersteller | Gideon Zweijtzer |
| Neupreis | 149,95€ (inkl. Gehäuse) plus Versand |
| Erscheinungsjahr | 2012 |
| Prozessor | FPGA: Xilinx Spartan XC3S700A (Ultimate II+: Altera, Ultimate II+L: Lattice) |
| Speicher | 32MB SDRAM |
| OS | 2MB Flash ROM (Firmware) |
| Sonstiges |
|
Die 1541 Ultimate-II (Kurzform: 1541U2) ist der Nachfolger der 1541 Ultimate. Das Steckmodul ist ein vollständiger Diskettenlaufwerksersatz für den Commodore 64. Als Datenmedium kann ein USB-Stick oder eine MicroSD-Karte verwendet werden. Das Modul kann maximal zwei 1541 Diskettenlaufwerke emulieren. Die Kompatibilität ist enorm hoch, daher funktionieren quasi alle Nachlader, Schnelllader und IRQ-Loader. Zusätzlich können noch beliebte Module wie Action Replay, Final Cartridge 3 sowie Speichererweiterungen vom Typ REU emuliert werden.
Der ab 2016 verkaufte Nachfolger Ultimate-II+ (U2+) wechselte auf einen Altera-FPGA. Der SD-Kartenslot fiel bei der neuen Version weg. Dafür bietet die U2+ einen Ethernet-Port. Sie kann außerdem auch die Floppy-Varianten 1571 und 1581 emulieren.
Das ab Ende 2022 verkaufte Ultimate-II+L (U2+L) wechselte aus Verfügbarkeitsgründen auf einen Lattice-FPGA bei gleichem Funktionsumfang (aber anderem Firmware-Binary).
Spezifikation[Bearbeiten | Quelltext bearbeiten]
Die folgenden Daten gelten für die 1541 Ultimate-II. Die Ultimate-II+(L) haben leicht abweichende Daten.
- FPGA mit 700000 Gates (Xilinx Spartan XC3S700A)
- 2 MB Flash-ROM für Firmware-Updates
- 32 MB SDRAM
- Platinengröße: 62 × 84 mm
- Robustes schwarzes Kunststoffgehäuse
Features[Bearbeiten | Quelltext bearbeiten]
- Vollständige und zyklusgenaue Emulation von zwei echten Commodore 1541 Diskettenlaufwerken.
- Unterstützt .D64 und .G64 Dateien lesend und schreibend auf einem USB-Stick oder einer MicroSD-Karte (SD V1.1, SD V2.0 (SDHC))
- FAT und FAT32 Unterstützung (inklusive Unterverzeichnisse und lange Dateinamen)
- ISO9660-Unterstützung (.ISO Dateien lesend und Zugriff auf externe CD/DVD-Laufwerke mittels USB)
- Einstellbare Geräteadresse (ID) und ROMs (1541/1541C/1541-II oder eigenes ROM)
- Batterieunterstützte Echtzeituhr
- Kommandointerfacemodul mit UltimateDOS
- Eingebauter SID-Player, Ultimate Audio-Modul
- Emulation von bis zu zwei SIDs
- C64 Cartridge-Emulation:
- Final Cartridge III, Action Replay, Retro Replay, Super Snapshot, Turbo Assembler w/ Codenet, Epyx FastLoad
- Ocean/System 3-Cartridges, EasyFlash (nicht schreibend!), normale 8K/16K-Module (nicht alle!)
- Commodore 1750/1764 REU-kompatibel (auswählbar von 128KB bis 16MB und kombinierbar mit Retro Replay oder Super Snapshot)
- Flexibles Freezer-Menü (auswählen, mounten, .D64-Images erstellen und öffnen, neue Ordner erstellen, Dateien löschen/umbenennen)
- Schneller DMA-load von Einzelprogrammen (.PRG Dateien auf SD/USB und innerhalb von .D64 oder .T64)
- Konfiguration mit residenten Einstellungen
Schnittstellen[Bearbeiten | Quelltext bearbeiten]
- Platinenstecker für den C64 Expansionsport
- IEC-Schnittstelle
- Stereo Audio-Ausgang (3,5mm Klinkenbuchse)
- USB Port (nur für Massenspeicher geeignet)
- MicroSD kompatibler Kartenslot
- 6-polige Stiftbuchse für den optionalen Tape-Adapter
Verkabelung[Bearbeiten | Quelltext bearbeiten]
nur emulierte Laufwerke[Bearbeiten | Quelltext bearbeiten]
- ein serielles Kabel: 1541U2 ↔ C64
echtes Laufwerk und emuliertes Laufwerk[Bearbeiten | Quelltext bearbeiten]
- zwei serielle Kabel: 1541U2 ↔ echte 1541 ↔ C64
Anleitungen[Bearbeiten | Quelltext bearbeiten]
AR6-Cartridge einbinden und D64-Image benutzen
- Voraussetzungen
- Ein D64-Image befindet sich auf der MicroSD-Karte oder dem USB-Stick
- Den Datenträger in die 1541U2 einlegen und die 1541U2 in den Expansionsport des C64 stecken.
- Am C64 und an der 1541U2 ist ein serielles Kabel anstecken und den C64 einschalten
- Einstellungen Cartridge
- Die Menü-Taste (mittlere Taste) der 1541U2 drücken (grüner "Ready"-Text des Datenträgers ist sichtbar)
- Das Einstellungsmenü mit F2 aufrufen.
- "C64 und cartridge settings" und danach "Cartridge" und danach das gewünschte Modul (z.B. das Action Replay V6) jeweils mit Return auswählen
- Mit Run/Stop die Einstellungen speichern und das Einstellungsmenü verlassen.
- Einstellungen Laufwerk
- Das Einstellungsmenü mit F2 aufrufen und "1541 Drive A Settings" mit Return auswählen
- "1541 Drive" auf "Enabled" und "1541 Drive Bus ID" auf "8" einstellen und mit Run/Stop die Einstellungen speichern und das Einstellungsmenü verlassen.
Benutzung:
- C64 aus- und wieder einschalten.
- Die Menü-Taste (mittlere Taste) der 1541U2 drücken (grüner "Ready"-Text des Datenträgers ist sichtbar)
- Mit den Cursor-Tasten auf die gewünschte D64-Datei navigieren und mit Return die Option "Mount Disk" auswählen.
- Mit F7 wird der Fastloader des AR6 aktiviert und mit F1 und Return geladen.
- Falls das Image z.B. bei einem Demo gewechselt werden muss, einfach die Schritte 2-4 wiederholen
