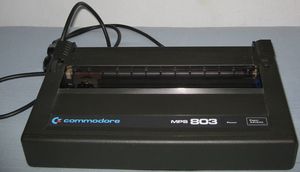

MPS 803
| MPS 803 | |
|---|---|
 | |
| Typ | Matrixdrucker |
| Hersteller | Commodore basiert auf M-1009 der Firma Brother |
| Neupreis | ca. 550 DM [1] |
| Erscheinungsjahr | 1985 |
| Prozessor | NEC µPD7811G |
| Speicher | 4 KByte ROM: 27C32 |
| Sonstiges | Vorgänger: MPS 802 |
Der Commodore MPS 803 ist ein Nadeldrucker der Firma Commodore für Heimcomputer mit serieller IEC-Schnitstelle. MPS steht für Matrix Printer Serial, eine Bezeichnung von Commodore.
Beschreibung[Bearbeiten | Quelltext bearbeiten]
Der Commodore MPS 803 ist ein Nachfolger des MPS 801. Er wurde von Commodore in zwei Ausführungen geliefert, eine im typischen Braun und eine für die 264-Serie in schwarz. Im Gegensatz zum MPS 801 kann der Drucker normale Einzelseiten verwenden. Mit dem Traktoraufsatz TU-803 (Tractor Unit) kann er auch Endlospapier verwenden. Die Druckauflösung entspricht einer 6×7-Matrix bei 10 Zeichen pro Zoll, die Druckgeschwindigkeit liegt bei 60 Zeichen pro Sekunde. Unterlängen konnte der MPS 803 nicht erzeugen, das wurde erst später durch Softwaretricks ermöglicht. Der Drucker unterstützt den bidirektionalen Druck. Er wurde nicht von Commodore selbst entwickelt und gebaut, sondern von der Firma Brother, die einen fast baugleichen Centronics-Drucker produzierten, den M-1009. Der MPS 803 hat die serielle IEC-Schnittstelle, die auf Adresse 4 oder 5 eingestellt werden kann. Der Drucker ist grafikfähig, kann also außer Text auch Grafiken drucken. Neben dem kompletten ASCII-Zeichensatz kann er auch alle Commodore-Grafikzeichen drucken, auch Sperrschrift und Negativschrift ist möglich.
Für die Bedienung ist ein mechanisches Handrad an der linken Seite des Druckers zum manuellen Papiertransport, ein Folienschalter zum schrittweisen automatischen Vorschub und ein Hebel für die Papierspannung vorhanden.
Technische Daten[Bearbeiten | Quelltext bearbeiten]
- Druckmethode: Matrixdruck (Impact Dot Matrix)
- Zeichenmatrix: 6×7-Punkte-Matrix
- Zeichenhöhe: 2,4 mm
- Zeichenbreite: 2,2 mm
- Zeilenlänge: Max. 80 Spalten
- Zeilenabstand: DIP-Schalter: 6 Zeilen/Zoll oder 8 Zeilen/Zoll (1 Zoll = 2,54 cm)
- Druckgeschwindigkeit: 60 Zeichen/s
- Druckverfahren: Bidirektionaler Druck
- Papiertransport: Einzelseiten oder optionaler Stachelwalzenantrieb
- Farbband-Typ: KMP-Farbband, Nylon schwarz
- Papierbreite: A4, Letter und optional Endlospapier 4,0 bis 10 Zoll breit
- Kopien/Durchschläge: Original + 2 Durchschläge
- Grafik: Punktadressierbar, 7 senkrechte Punkte/Spalte
- 2× serielle Schnittstellen (IEC-Bus)
- Geräteadresse 4 oder 5, einstellbar über DIP-Schalter an der Rückseite
- Abmessungen (H×B×T): 70 × 330 × 190 mm
- Gewicht: Ca. 2,0 kg
- Leistungsaufnahme: 30 W Max.
